CMC-21塔吊安全监控系统

产品中心, 塔机安全 | 2020年4月6日 20:11

全面升级
型号 : CMC-21
品牌 : VECT 西安万硕电子
类型 : 塔机安全监控系统

产品简介

CMC系列塔机安全监控系统是我公司于2021年全新换代的第五代塔机安全监控系统。在总结前几代产品的经验基础上,CMC系统攻克了多项技术难点。CMC-21为全功能款,旨在为用户提供更好的使用体验。

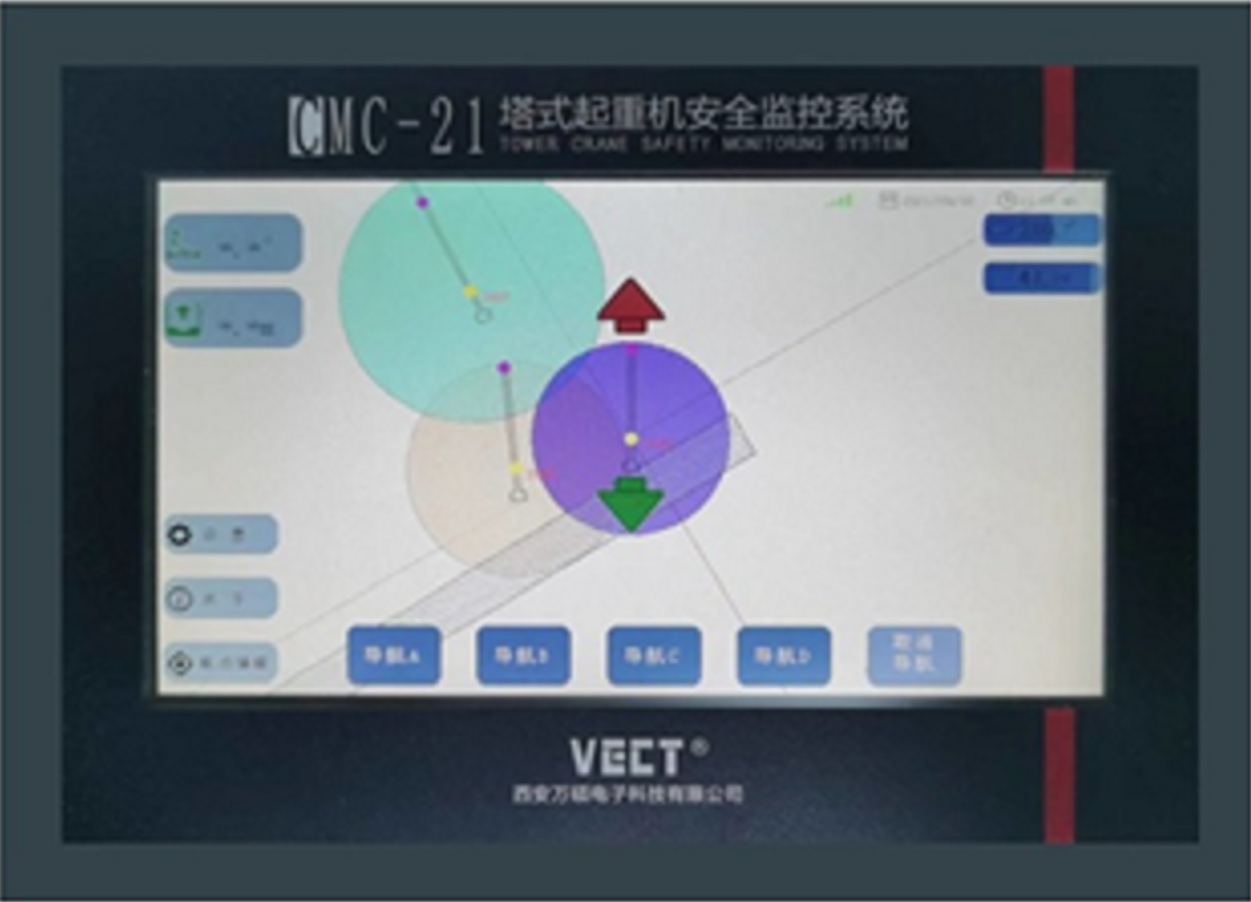

CMC-21塔机安全监控系统

产品功能

■ 回转、幅度、高度、风速、起重量、起重力矩、倾角等参数测量与显示

■ 塔机间三维碰撞预警,当塔臂,塔身,吊钩及钢丝绳等结构即将发生碰撞时,会进行碰撞预警提示

■ 障碍物碰撞报警,可设置三维障碍物,对塔机与障碍物间进行碰撞预警提示

■ 区域保护报警,可绘制区域,对吊钩进入区域上空进行预警提示

■ 支持起重特性曲线输入,根据当前幅度值计算额定起重量,并进行超重预警提示

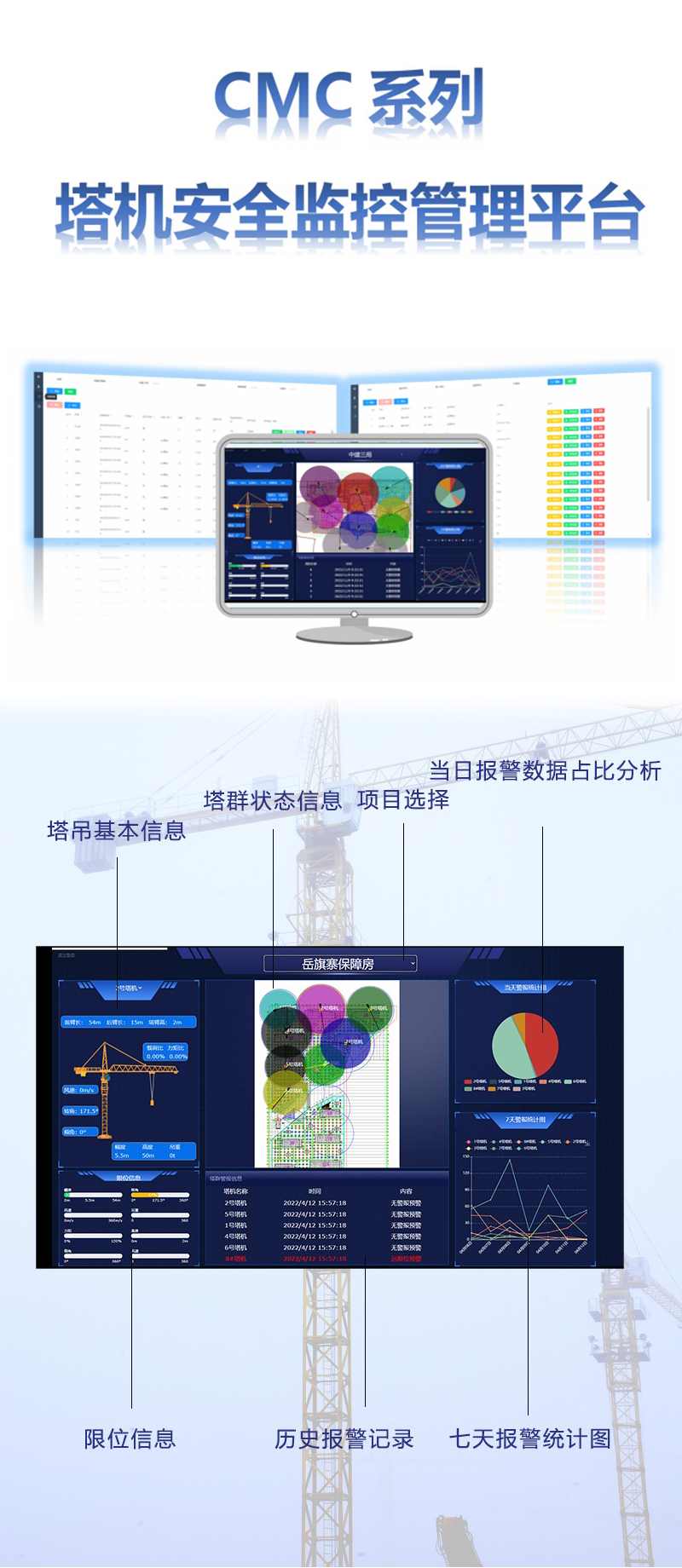

■ 远程监控,远程调试,远程诊断

产品特色与独创技术

先进的分布式自组织防碰撞网络,采用TDD时分复用以及北斗卫星时间同步通信方式,实现设备广域自组网,突破了传统方式的防碰撞网络设备台数限制,任何相邻塔机均可自动识别,防碰撞通信基带采用扩频通信,通信间隔<0.3秒,抗干扰强,不依赖互联网,安全可靠

带预测的三维动态防碰撞模型,根据塔机运行速度和状态预估运行3D轨迹,在运动状态及静止状态均可及时报警

低延时远程监控,针对以往网络监控秒级的间隔,CMC-21采用低延时4G网络与消息队列技术,将远程通信间隔缩小到0.1秒,数据更加流畅,远程监控、记录、调试体验大大提升,简化了设备管理与使用

独特的视角随动,借助强大的图形处理单元,设备显示视角始终与塔机驾驶室视角一致,环境参照塔机旋转,加强人机交互,缩短反应时间,更有利于驾驶员第一时间了解周围环境

精准的语音报警提示,通过语音提示碰撞危险来源方向和碰撞危险部位,以及起重量、力矩数值等信息,驾驶员无需时刻关注屏幕便可掌握详细信息

精准的数据采集,主机内置专为塔机回转角度测量设计的地磁校准算法,可自动消除塔机本身金属磁性对数据的影响。模拟信号采用16比特ADC采集,针对塔机公频与变频干扰进行滤波处理。数据精度与稳定性较之前有明显提升

系统组成与运行

CMC系列塔机安全监控系统数据流图

结构与安装位置

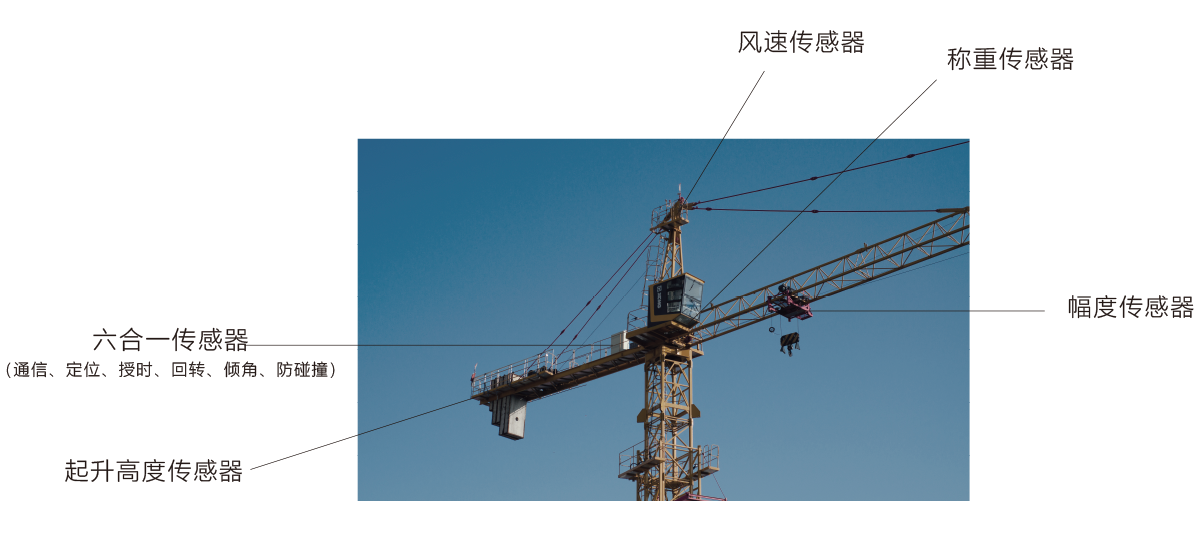

传感器位置示意图
