• AGS-300预应力自动压浆控制系统

AGS-300预应力自动压浆控制系统

产品中心, 预应力 | 2020年4月6日 20:05

适用于袋装预混合压浆料,自动上水,成袋上料,结构更简,效率更高。
型号 : AGC-300
品牌 : VECT 西安万硕电子
类型 : 预应力智能压浆控制系统

产品简介

AGS-300是针对预混合压浆料而研制的一款新型自动压浆控制系统。配料环节:AGS-300可根据需要上料袋数自动控制上水量,再将压浆料成袋倒入搅拌桶进行搅拌。注浆环节:AGS-300支持开关式控制和恒压变频控制两种模式,适配各种机型。相较传统设备,在使用预混合压浆料的工程中,AGS-300配料效率不仅显著提升,且由于取消了上料提升部位,整机机械结构更简单、成本更低、故障率低、维护更加方便。

AGS-300预应力自动压浆控制系统

功能与特色

■ 采用流量的上水控制

■ 支持2路压强与2路流量监测,适用大循环注浆、真空注浆等不同需求

■ 支持4路电机控制与1路变频器控制,适用于恒压注浆

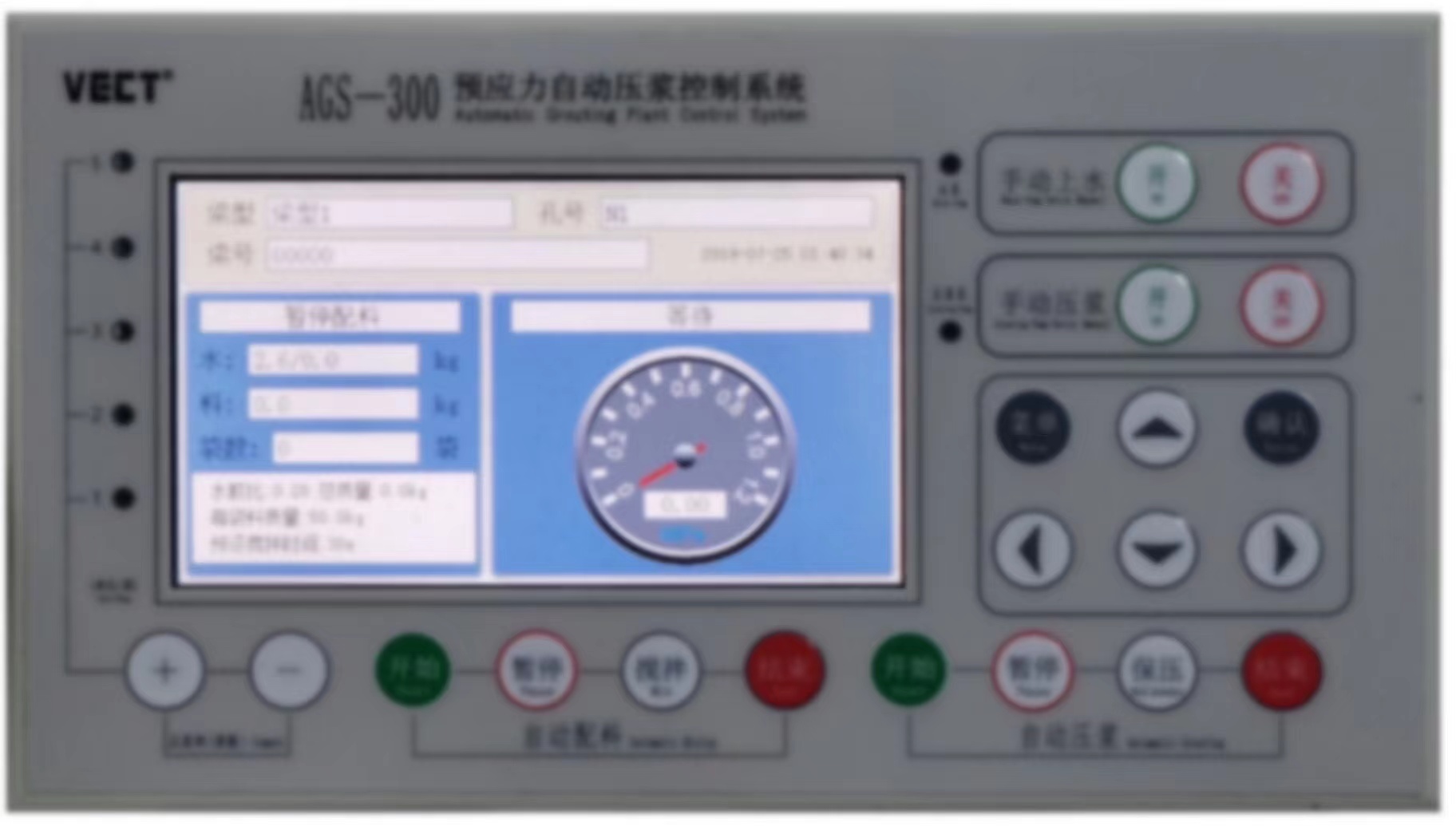

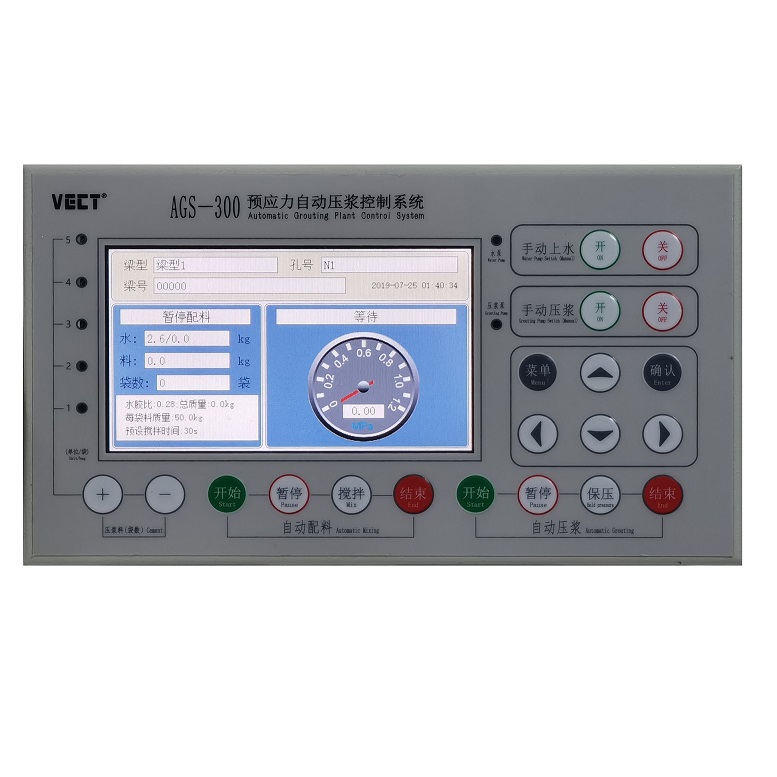

■ 采用5寸TFT液晶显示屏,画面清晰简洁且操作方便

■ 内置实体按键,无需外接额外按键

■ 信号处理部分采用精密、低漂移器件设计,确保信号采集精度

■ 多重接口保护,ESD静电保护、输出电流限制、短路保护、输入过压、过流保护 ,完善的保护可以让设备即使在信号线短路的情况下依然尽最大限度降低故障的发生,减少维修与售后成本

■ 独立线束,快速插拔,便于互换配件排查故障,快速维修

■ 专用硬件设计,对比通用PC或者PLC等通用平台,更有利于成本分配,在相同的生产成本下产品可靠性更高

■ 关键器件均增大冗余设计从而延长平均无故障时间

■ 软件基于RTOS实时操作系统运行,相比同类产品的非实时操作系统,时间控制准确、响应及时,有利于保证控制精度,同时裁剪无用功能,保证系统精简可靠

■ 自适应配料与注浆控制算法,部分控制参数现场可调,方便校准,广泛适应各种不同结构不同工况

■ 操作逻辑简便,支持自动/手动切换,可应对各种状况

■ 注浆和配料数据的准确记录,具有防篡改功能

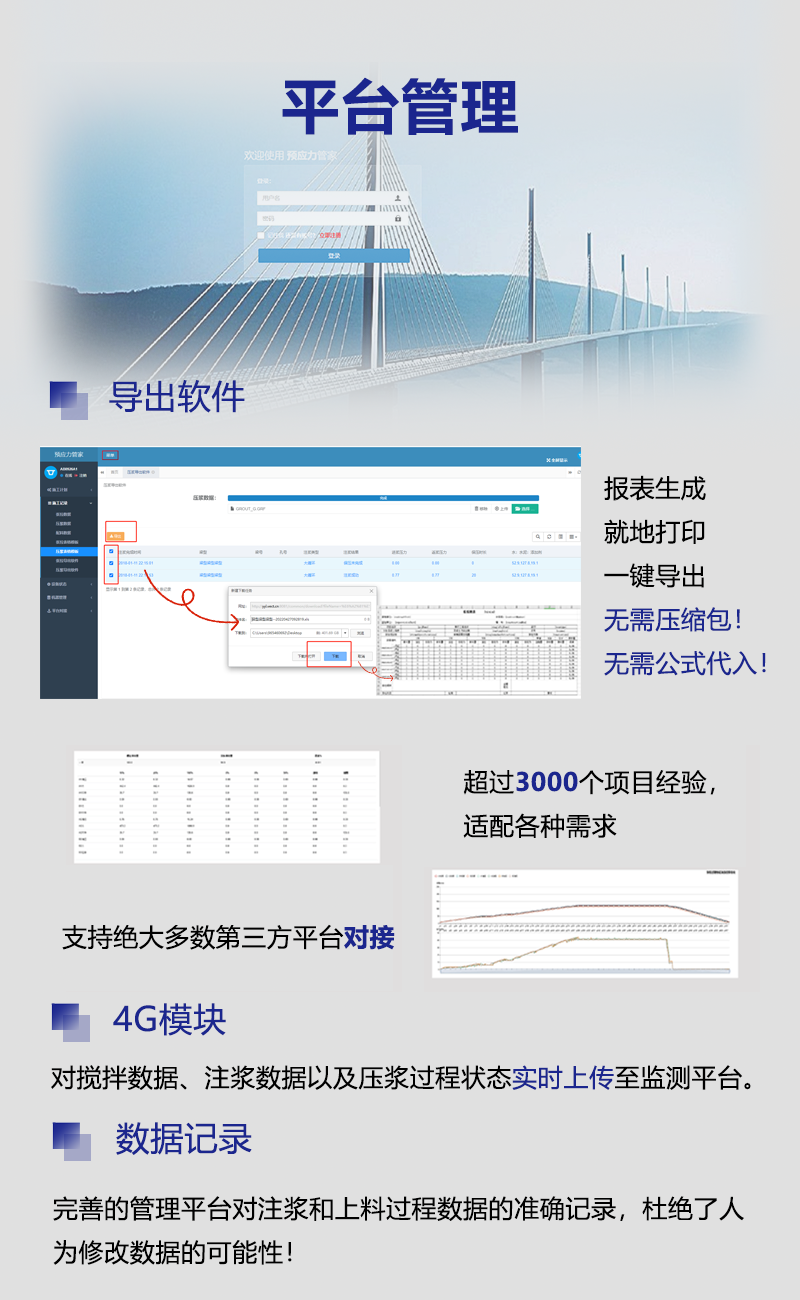

■ 通过4G网络,可随时远程查看与下载数据,可对接第三方平台

基本参数

外形尺寸220*125mm
开孔尺寸205*50mm
显示尺寸5寸
水量接口1路,数字信号
压强接口2路,4-20mA电流信号
流量接口2路
控制输出4路,24V/1A驱动能力
变频接口1路电压调速+1路启动信号
温度接口2路,NTC
供电电压24V
功率≤8W(不含外部执行器)

机型实例

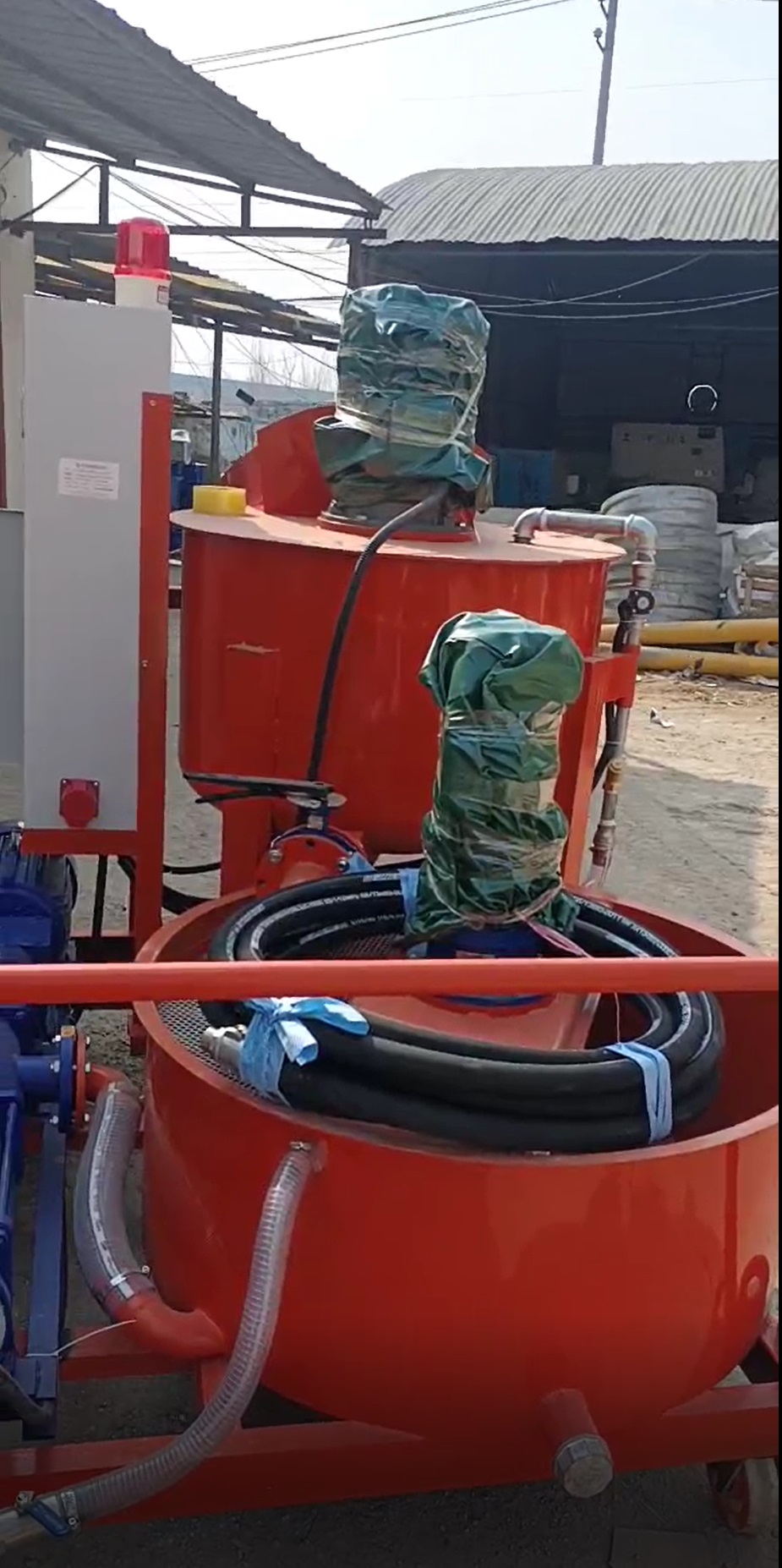

采用AGS-300的压浆设备实图
