CS-01混凝土强度在线监测传感器

产品中心, 混凝土监测 | 2020年4月6日 20:11

型号 : CS-01A,CS-01B,专用无线网关
品牌 : VECT,西安万硕电子
类型 : 混凝土强度在线监测传感器

产品简介

混凝土凝固强度与温度之间存在相关性,混凝土构件的凝固环境受到凝固发热、自身结构、散热条件、天气等因素影响,变化难以简单估计。CS-01型混凝土强度在线监测传感器是一款用于实时测量混凝土凝固强度的新一代嵌入式物联网传感器。该传感器预埋于混凝土内部,可同时持续测量与记录传感器表层与设备内部两个位置的温度值,并以成熟度法为基础通过数学计算得出凝固强度。通过校准,CS-01传感器测量的强度误差为10%左右,该方法较其它方法具有独特优势。使用CS-01传感器,工程管理人员可以低成本实现混凝土强度的不间断监测,为质量与安全管理提供有力帮助,尤其是对后续施工开始时机可以提供依据,进而在保证质量安全的前提下提高经济效益。

CS-01混凝土强度在线监测传感器结构

CS-01系列包括CS-01A与CS-01B两种型号。CS-01A需配合专用无线网关,可对混凝土温度与强度进行实时测量。CS-01B可通过手机近距离采集数据,再将数据上传至服务器,安装和使用成本更低。

CS-01所采用成熟度法与其他方法对比

方法精度成本破坏性操作难度需要校准
成熟度法需要
回弹法需要
超声波法需要
钻芯取样不需要

基本参数

外形尺寸74*44*21mm
结构形式防水抗压结构
测温范围-40~85℃
测温精度±0.3℃
传输距离约30m(CS01A); 约2m(CS-01B)
采集间隔每30min一次(为期四个月的数据)
续航时间安装后电池续航可达100天
安装方式埋入混凝土,距离表面5cm深

管理平台

CS-01配有手机小程序和电脑端平台,便于用户在任何时候都可以查看和管理数据

万硕混凝土强度管理小程序
  • 可以自定义工程管理、项目管理的名称来区分不同工作设备
  • 可以直观地看到温度、强度、成熟度、等效龄期的变化曲线
  • 可查看每个传感器的内外两个测量点
  • 兼容CS-01A和CS-01B,可同时使用

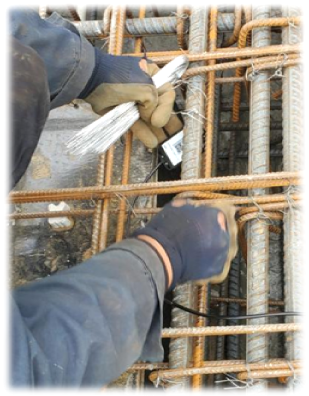

现场应用
