经济型的全功能塔机安全监控系统
型号 : CMC-12
品牌 : VECT 西安万硕电子
类型 : 塔机安全监控系统

产品简介

CMC系列塔机安全监控系统是我公司于2021年全新换代的第五代塔机安全监控系统。在总结前几代产品的经验基础上,CMC系统攻克了多项技术难点。CMC-12为CMC系列塔机安全监控系统中的经济型终端设备,在保留功能与技术特色的前提下优化成本,期待为用户带来更好的使用体验,为提供更多选择。

CMC-12塔机安全监控系统

基本功能

■ 回转、幅度、高度、风速、起重量、起重力矩、倾角等参数测量与显示

■ 塔机间三维碰撞预警,当塔臂,塔身,吊钩及钢丝绳等结构即将发生碰撞时,会进行碰撞预警提示

■ 障碍物碰撞报警,可设置三维障碍物,对塔机与障碍物间进行碰撞预警提示

■ 区域保护预警,可绘制区域,对吊钩进入区域上空进行预警提示

■ 支持起重特性曲线输入,根据当前幅度值计算额定起重量,并进行超重预警提示

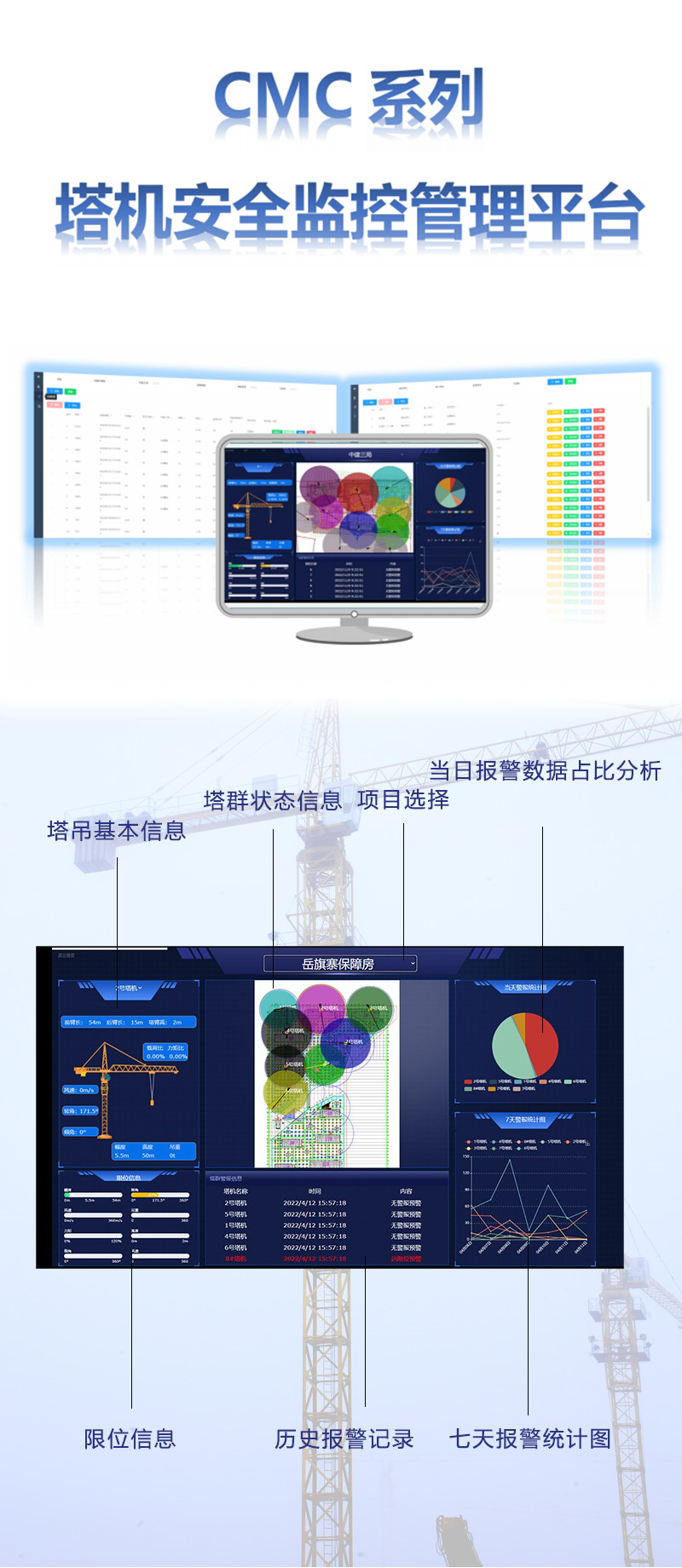

■ 远程监控,远程调试,远程诊断

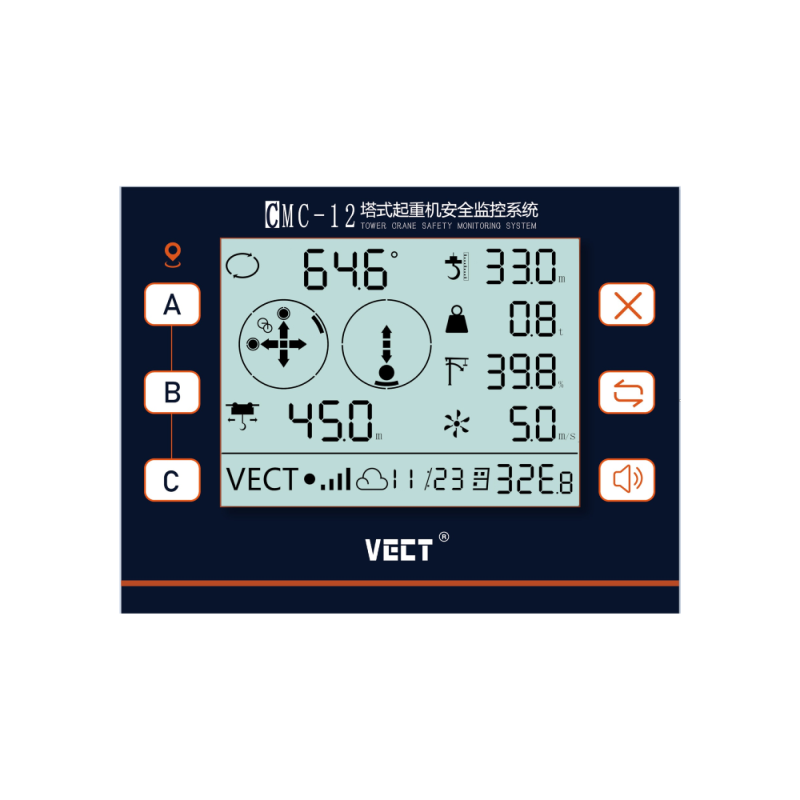

■ 字符型定制LCD液晶显示与语音报警

产品特色与独创技术

■ 先进的分布式自组织防碰撞网络,采用TDD时分复用以及北斗卫星时间同步通信方式,实现设备广域自组网,突破了传统方式的防碰撞网络设备台数限制,任何相邻塔机均可自动识别,防碰撞通信基带采用扩频通信,通信间隔<0.3秒,抗干扰强,不依赖互联网,安全可靠;

■ 带预测的三维动态防碰撞模型,根据塔机运行速度和状态预估塔机运行3D轨迹,在运动和静止状态均可及时报警;

■ 低延时远程监控,针对以往网络监控秒级的间隔,CMC-12采用低延时4G网络与消息队列技术,将远程通信间隔缩小到0.1秒,数据传输更加流畅,用户的远程监控、记录、调试体验感大大提升,简化了设备管理流程与使用程序

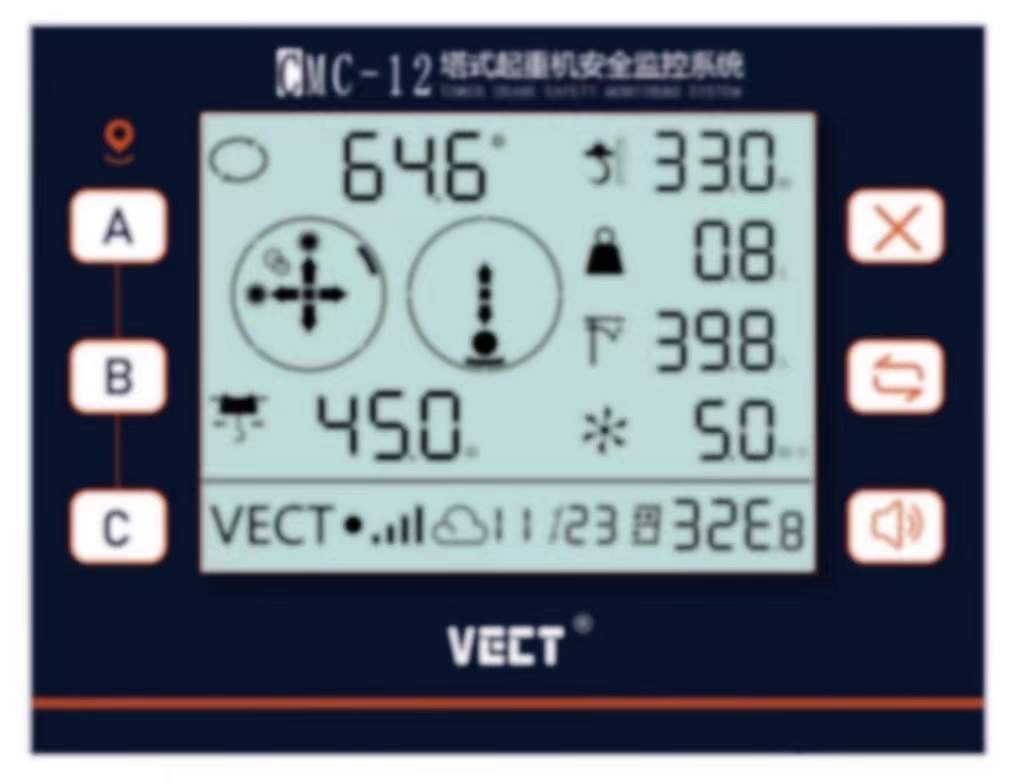

■ 定制LCD液晶显示屏,专为塔机安全监控定制的LCD显示屏,显示清晰,亮度与对比度指标高,批量生产成本更容易控制

■ 精准的语音报警提示,通过语音提示碰撞危险来源方向、碰撞危险部位,以及起重量、力矩数值等信息,驾驶员无需时刻关注屏幕便可掌握详细信息

■ 精准的数据采集,主机内置专为塔机回转角度测量设计的地磁校准算法,可自动消除塔机本身金属磁性对数据的影响。模拟信号采用16比特ADC采集,针对塔机公频与变频干扰进行滤波处理。数据精度与稳定性较之前有明显提升

系统组成与运行

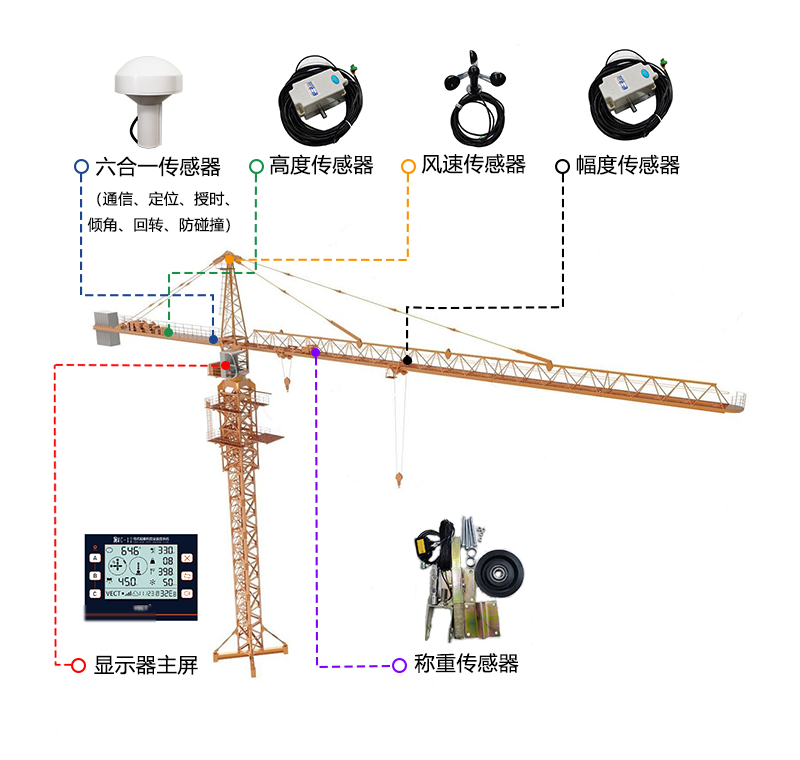

结构与安装位置
