• WS-IGC-20智能压浆控制系统

WS-IGC-20智能压浆控制系统

产品中心, 预应力 | 2020年4月6日 20:07

全自动,功能齐备,可靠耐用。
型号 : WS-IGC-20
品牌 : VECT 西安万硕电子
类型 : 预应力智能压浆控制系统

产品简介

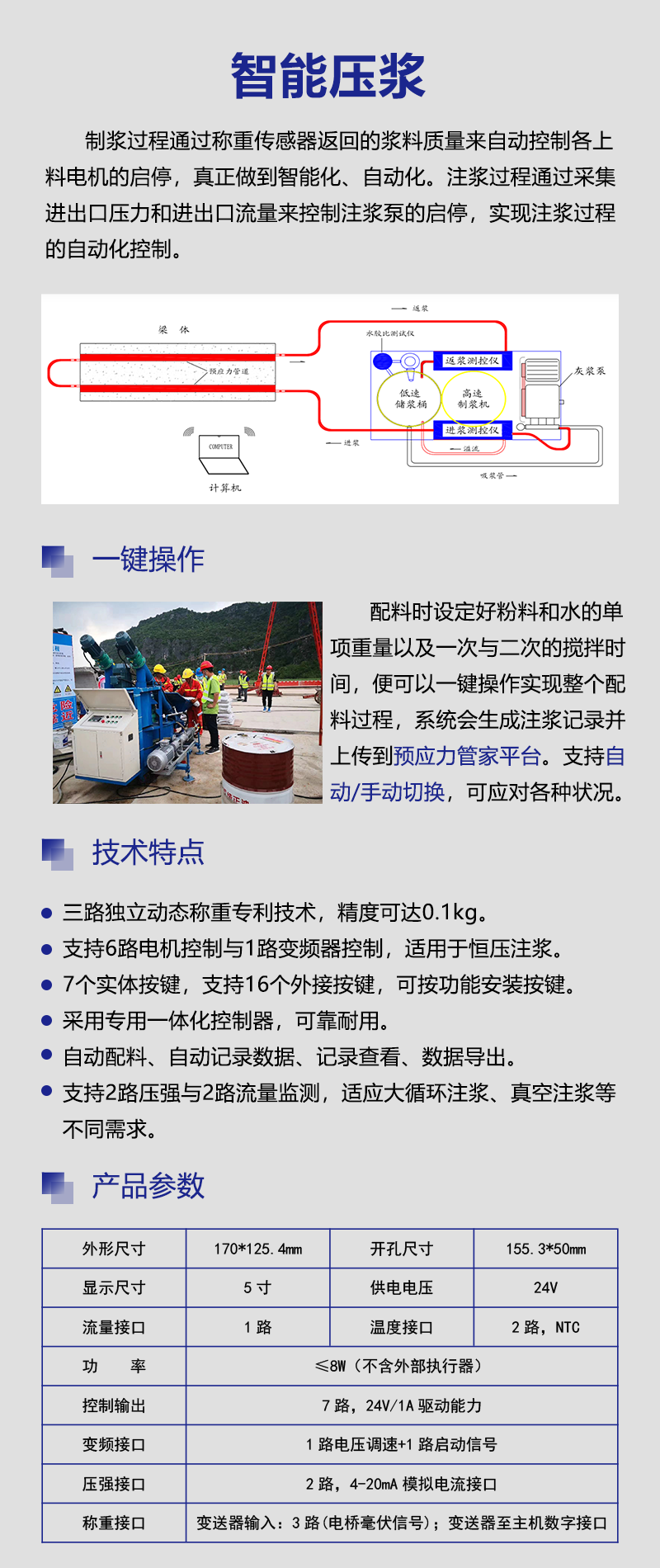

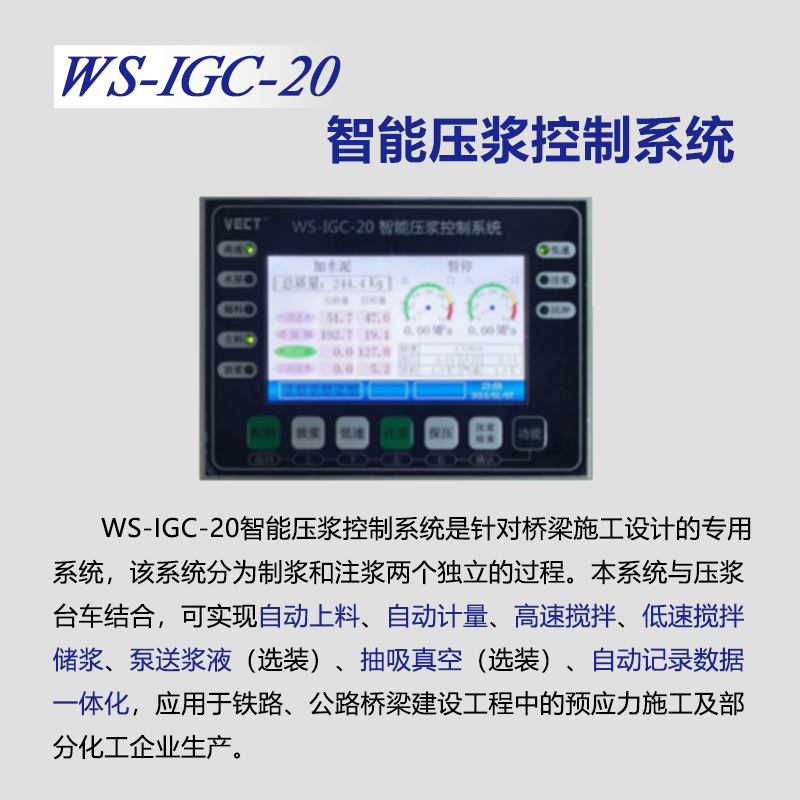

WS-IGC-20预应力智能压浆控制系统是针对桥梁施工设计的专用压浆控制系统,该系统分为制浆和注浆两个过程控制环节,两者可独立运行。制浆过程通过采集到称重传感器返回的浆料质量自动控制各电机的启停以控制配比与搅拌时间,实现制浆过程的智能化与自动化。注浆过程通过采集进口、出口压力和进口流量、出口流量来控制注浆泵的转速与启停,保持注浆压力恒定,且可以按照预设时间自动保压,实现注浆过程的全自动化控制。本系统具有自动化程度高、计量准确、操作简单、可靠耐用等特点,广泛应用于公路及铁路建设工程。

功能与特色

■ 三路独立动态称重专利技术,称重信号全数字传输,精度可达到0.1Kg

■ 支持2路压强与2路流量监测,适用大循环注浆、真空注浆等不同需求

■ 支持6路电机控制与1路变频器控制,适用于恒压注浆

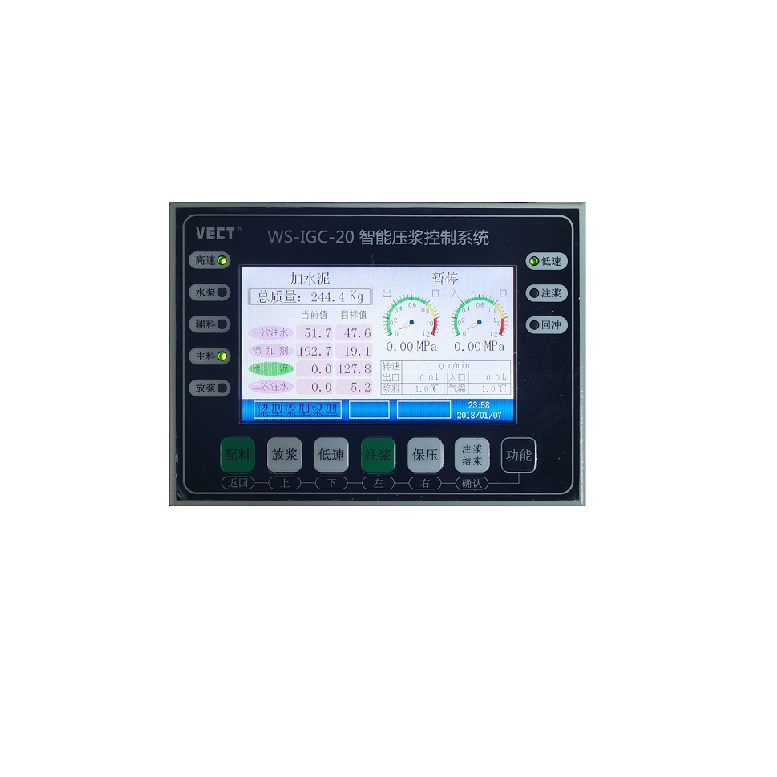

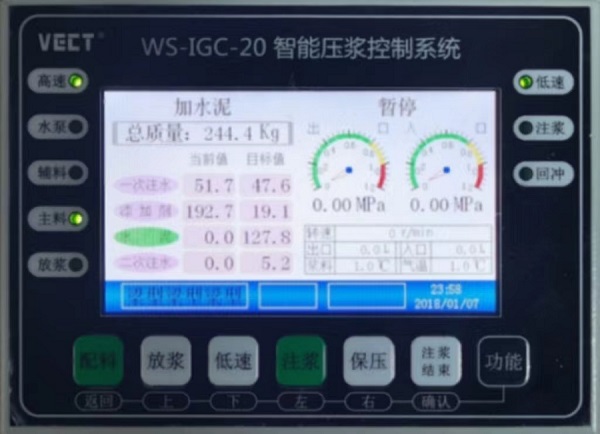

■ 采用5寸TFT液晶显示屏,画面清晰简洁且操作方便

■ 7个实体按键,支持16个外接按键,可按功能安装按键

■ 信号处理部分采用精密、低漂移器件设计,确保信号采集精度

■ 多重接口保护,ESD静电保护、输出电流限制、短路保护、输入过压、过流保护 ,完善的保护可以让设备即使在信号线短路等情况下依然尽最大限度确保不发生故障,减少维修与售后成本

■ 独立线束,快速插拔,便于互换配件排查故障,快速维修

■ 专用硬件设计,对比通用PC或者PLC等通用平台,更有利于成本分配,在相同的生产成本下产品可靠性更高

■ 关键器件均增大冗余设计从而延长平均无故障时间

■ 软件基于RTOS实时操作系统运行,相比同类产品的非实时操作系统,时间控制准确、响应及时,有利于控制精度,同时裁剪无用功能,保证系统精简可靠

■ 自适应配料与注浆控制算法,部分控制参数现场可调,方便校准,广泛适应各种不同结构不同工况

■ 操作逻辑简便,支持自动/手动切换,可应对各种状况

■ 注浆和配料数据的准确记录,具有防篡改功能

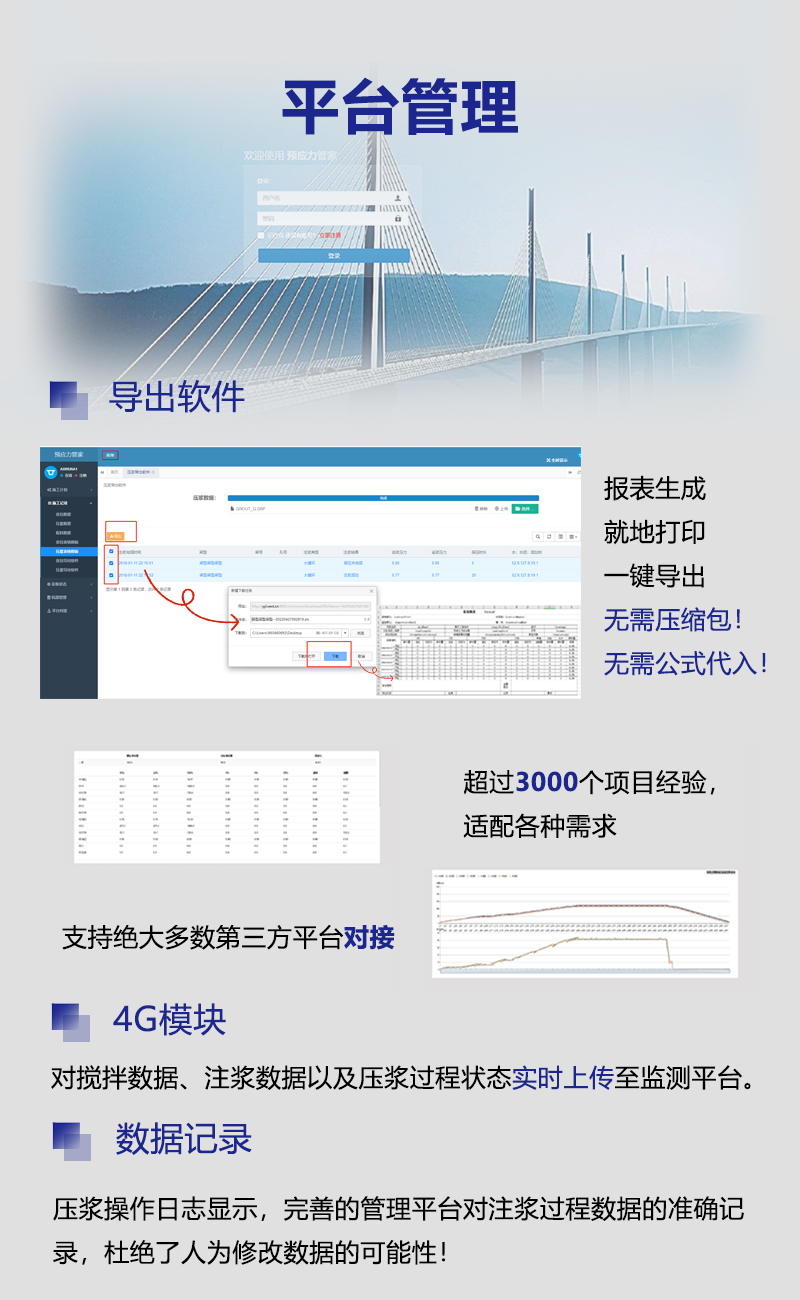

■ 通过4G网络,可随时远程查看与下载数据,可对接第三方平台

基本参数

外形尺寸170*125.4mm
开孔尺寸155.3*50mm
显示尺寸5寸
称重接口变送器输入:3路(电桥毫伏信号);变送器至主机数字接口
压强接口2路,4-20mA模拟电流接口
流量接口1路
控制输出7路,24V/1A驱动能力
变频接口1路电压调速+1路启动信号
温度接口2路,NTC
供电电压24V
功率≤8W(不含外部执行器)
