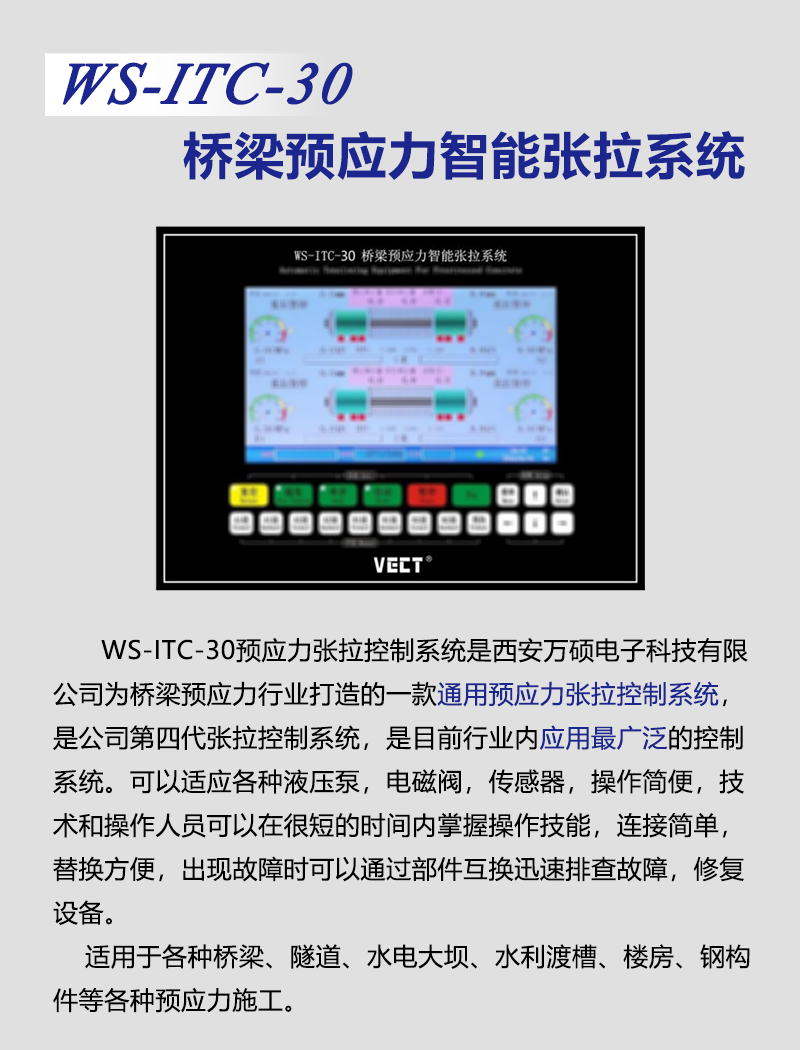

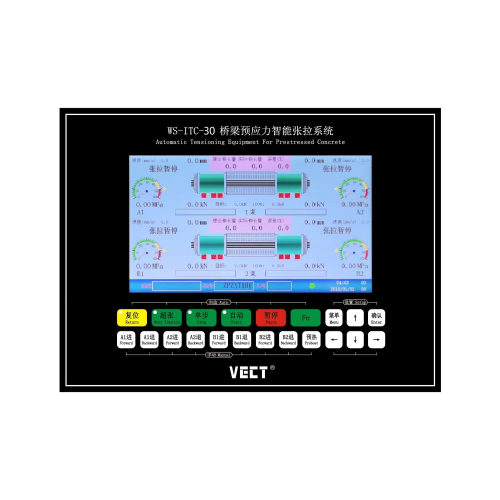

产品简介
WS-ITC-30预应力张拉控制系统是西安万硕电子科技有限公司为桥梁预应力行业打造的一款通用预应力张拉控制系统,是公司第四代张拉控制系统,是目前行业内应用最广泛的控制系统。WS-ITC-30可以适应各种液压泵,电磁阀,传感器,符合绝大部分建设项目的技术要求,操作简便,技术人员和操作人员可以在很短的时间内掌握操作技能,个性化的模块化设计,连接简单,替换方便,出现故障时可以通过部件互换迅速排查故障,修复设备。

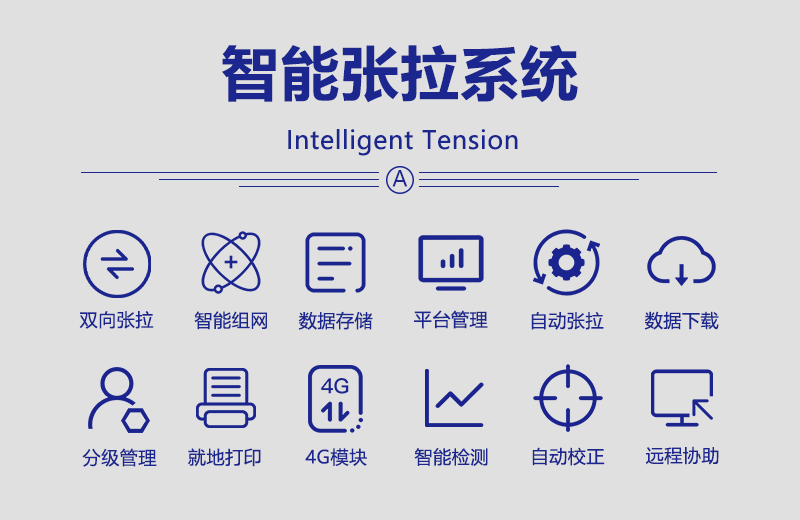

功能简介
- 每台控制器支持1-2路千斤顶控制,支持单束单端,双束单端模式张拉

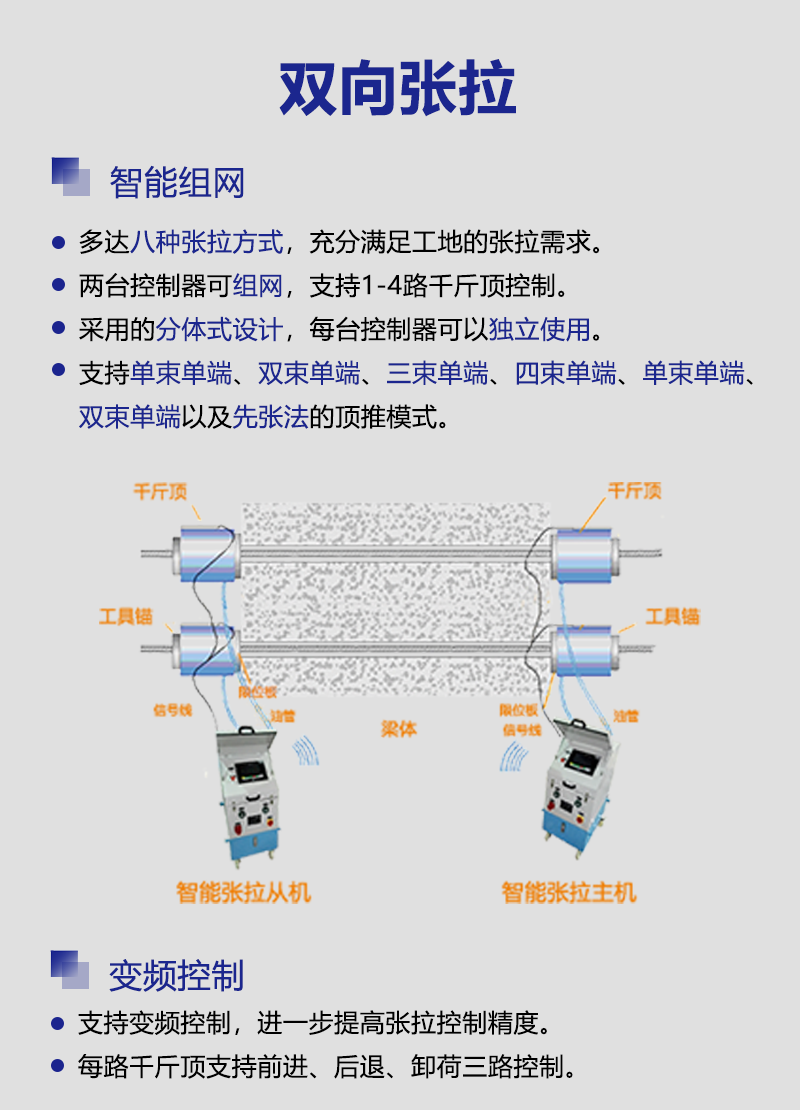

- 两台控制器可组网,支持1-4路千斤顶控制,支持单束单端,双束单端,三束单端,四束单端,单束单端,双束单端,以及先张法的顶推模式
- 多束同步张拉时,可保持各束之间的张拉力同步
- 双端张拉时,可保持双端位移同步
- 每路千斤顶支持前进、后退、卸荷三路控制
- 支持变频器控制,进一步提高张拉力控制精度

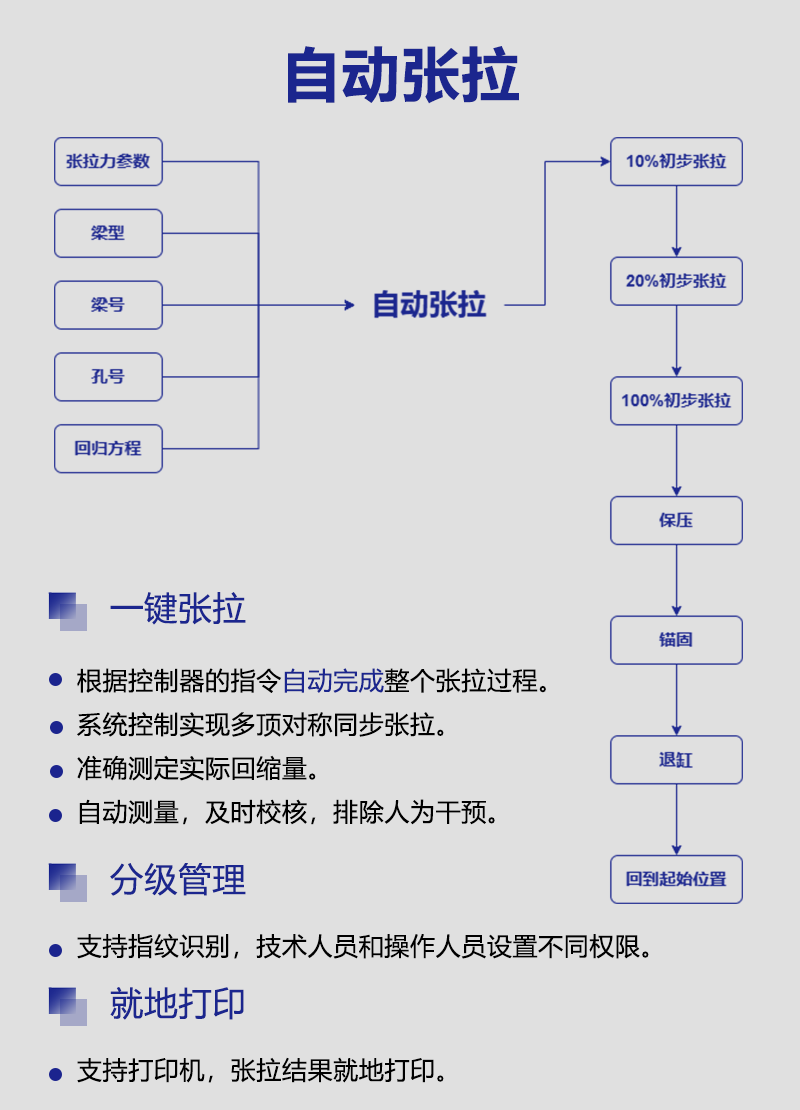

- 支持全自动模式、单步模式和手动模式
- 支持指纹识别,分级管理,技术人员与操作人员设置不同权限
- 支持打印机,张拉结果数据可就地打印
- 数据存储功能,张拉过程数据与张拉结果数据存储,根据内容不同保存200-2000条
- USB导出功能,数据可通过U盘导出,在PC端上转换成指定格式表格

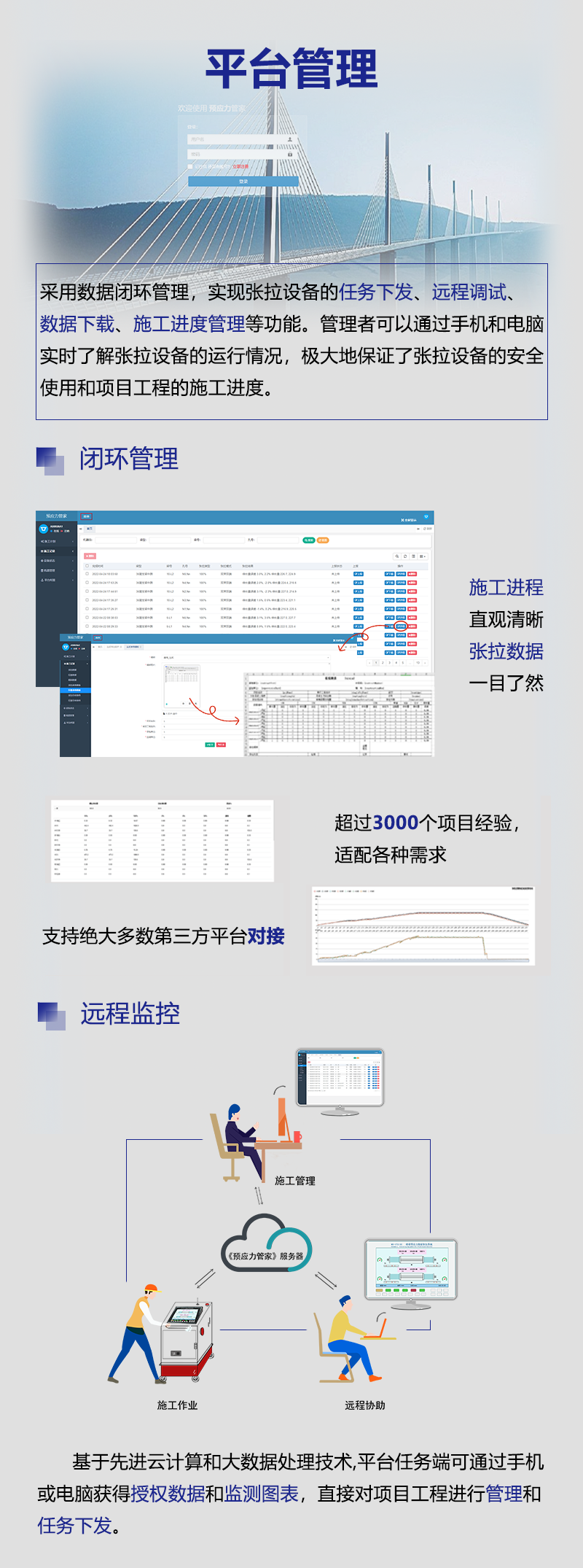

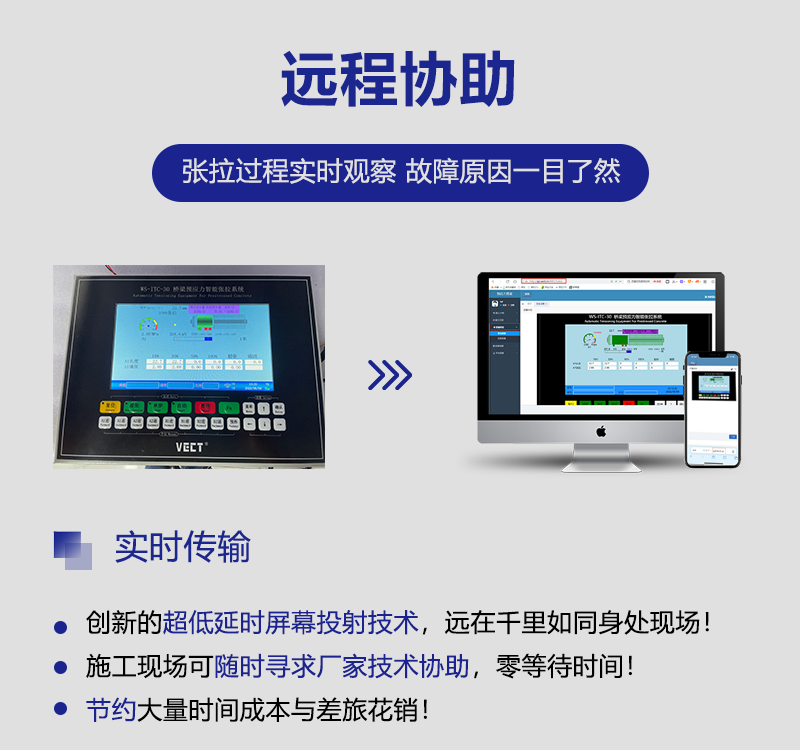

- 数据可通过4G网络自动上传到数据库,可远程查看
产品独有特色
- 每台控制器既可以独立使用,又可组网作为主机或者从机使用
- 扩频通信技术,私有传输协议抗干扰 ,主从机通信延迟低,通信距离远,性能不因温度变化或者器件老化而降低
- 位移信号全数字传输,相比模拟信号,数字信号不易受干扰,不损失精度,精度可达到0.1mm
- 软件基于RTOS实时操作系统运行,相比同类产品基于windows、linux甚至安卓等操作系统,RTOS延时准确,响应及时,有利于保证控制精度,更适合实时控制
- 硬件与软件平台均针对预应力产品需求定制开发,软件与硬件平台紧密结合,精简无用功能,保证系统简单可靠
- 独立的硬件协处理器,当主处理器发生异常,协处理器会在1.5S内切断输出
- 信号处理部分采用精密、低漂移器件设计,确保信号采集精度

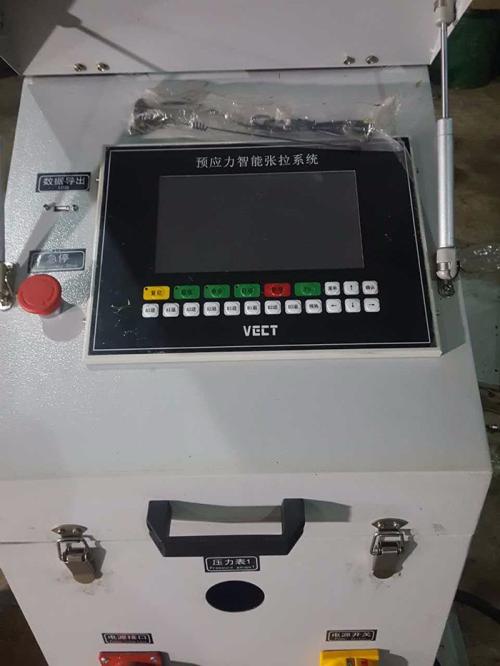

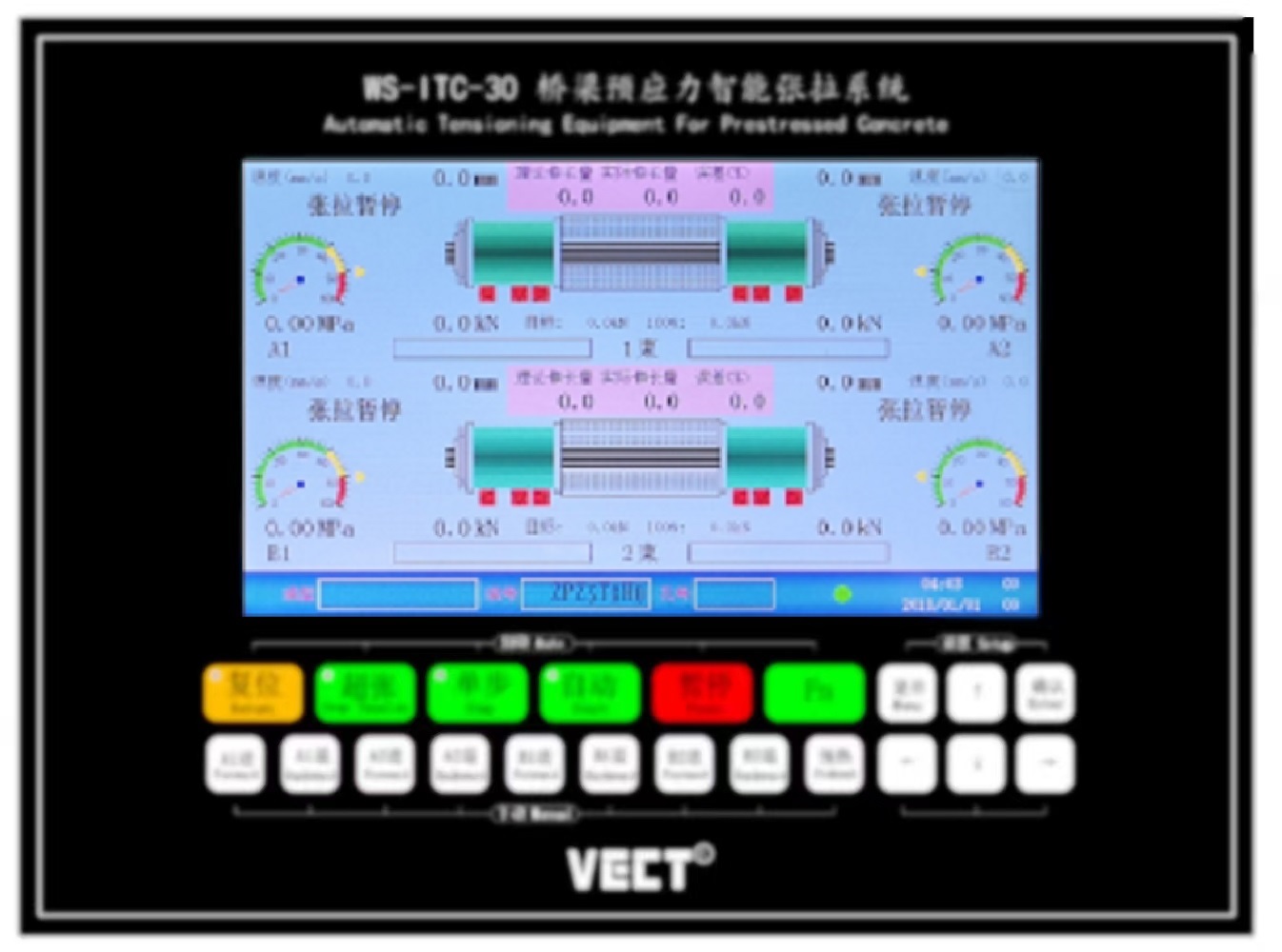

- 全实体按键,操作轻触按键,按键凸起,符合人体工学,相比PC端键盘鼠标或者触摸屏操作,实体功能按键使得人机交互更加紧密,操作更迅速,误触风险极低
- 多重接口保护,ESD静电保护、输出电流限制、短路保护、输入过压、过流保护 ,完善的保护可以让设备即使在信号线短路的情况下依然尽最大可能降低故障的发生,进而减少维修与售后成本
- 独立线束,快速插拔,客户在现场就可以方便的互换配件排查故障,快速修复故障
- 对比通用PC或者PLC等平台,定制硬件更有利于将成本分配到与张拉相关的部分,可以在较高性价比的前提下保证产品可靠性
- 关键器件均增大冗余设计从而延长平均无故障时间
- 按照IOS-9001质量管理体系生产

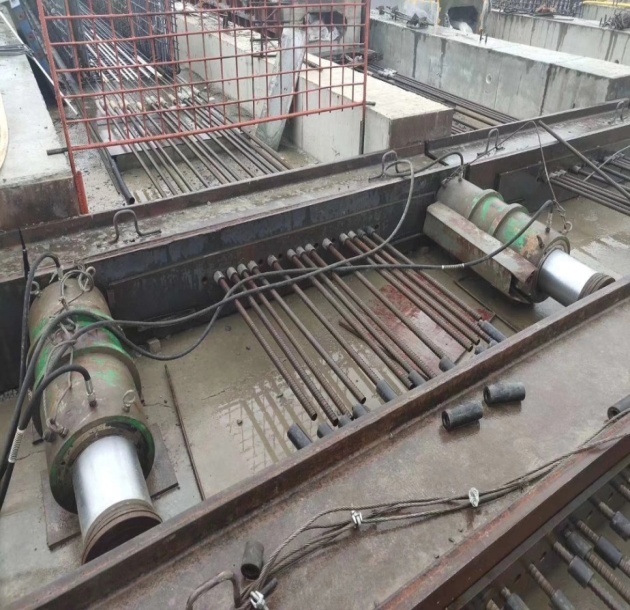

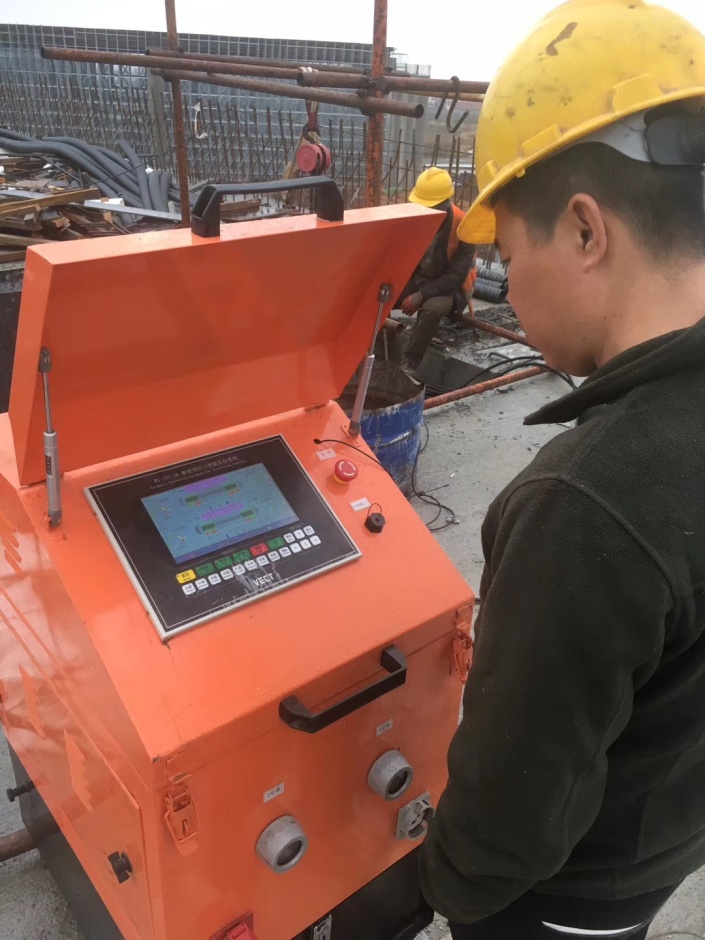

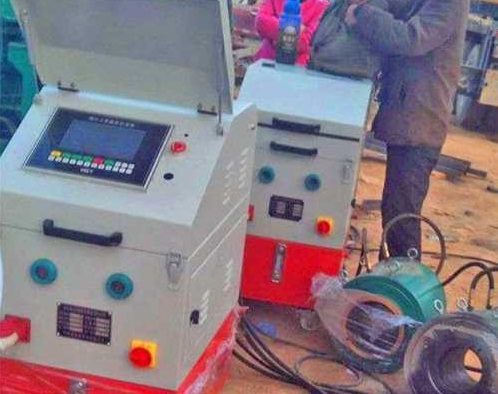

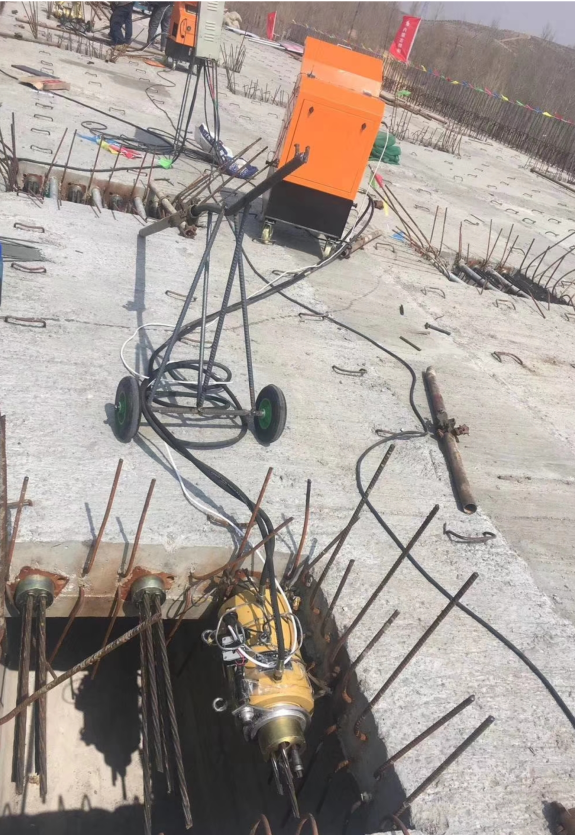

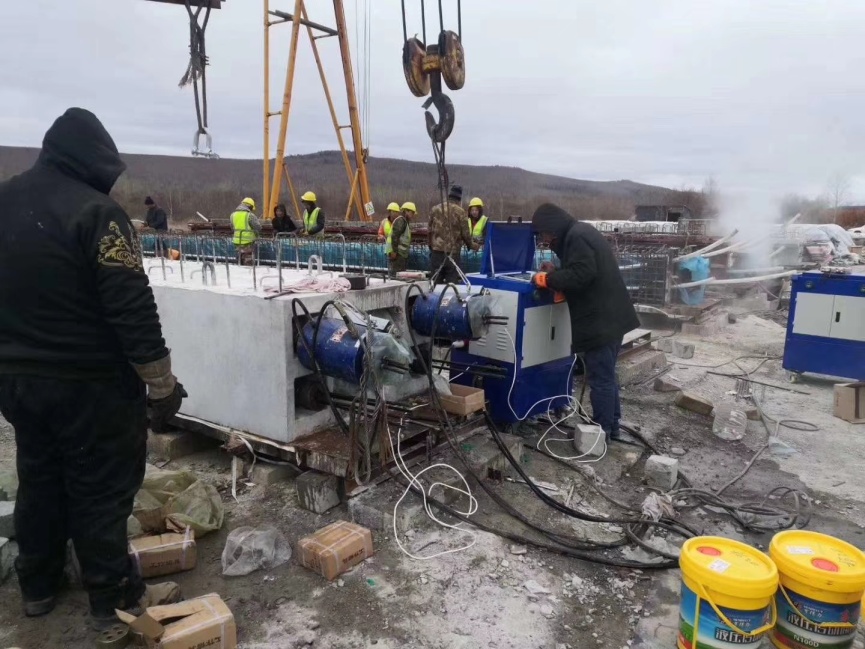

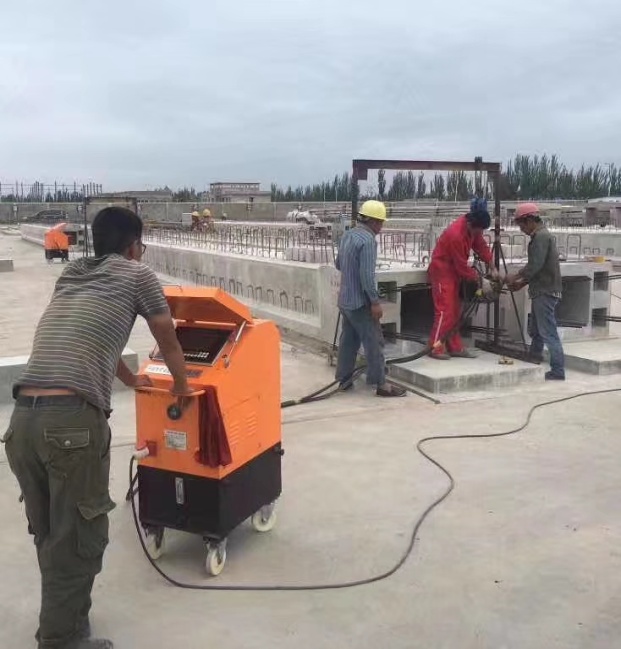

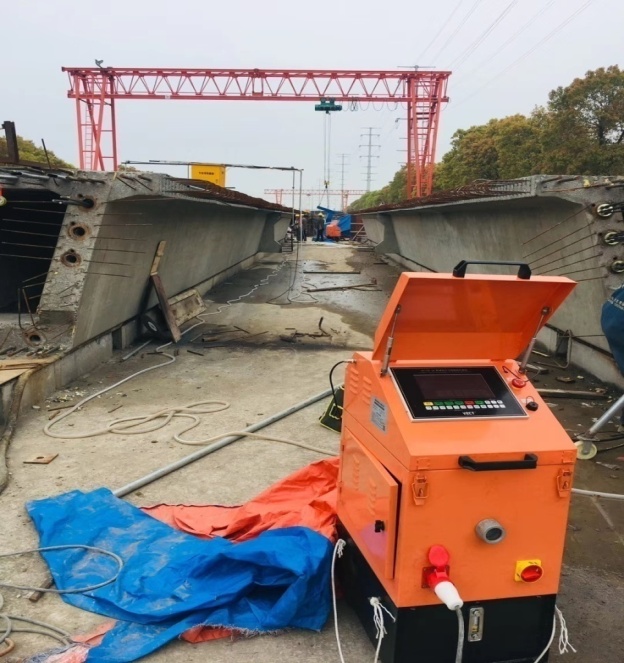

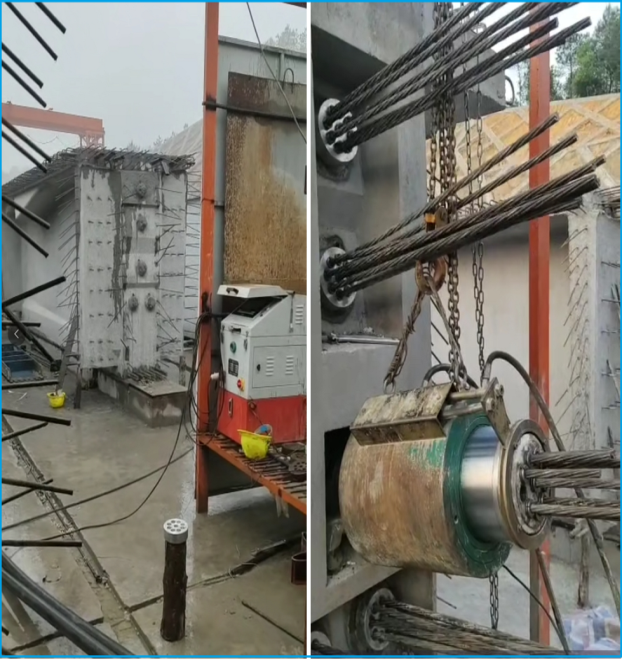

应用现场






典型案例
郑州四环路工程
作为郑州市的重点工程,郑州四环路的施工周期十分紧张,不仅紧急需要大量设备,而且需要非常短时间内完成设备调试与相关人员培训,面对挑战,我们与多家合作伙伴制定计划,全力投入该项目的服务中,集中投入了70余套设备,组织技术支持与售后人员顺利完成调试,并且总计为项目培训了100余位技术与操作人员,帮助客户圆满完成了项目建设。

郑万高铁湖北段
合作伙伴将设备销售至项目后,客户提出希望针对此段高铁项目的特殊需求定制部分软件功能,我们经过评估,组织研发团队按照客户要求完成了软件的定制开发,并迅速完成测试,为客户提供了软件升级包,客户对设备软件升级后,使用满意,陆续增购多套设备。

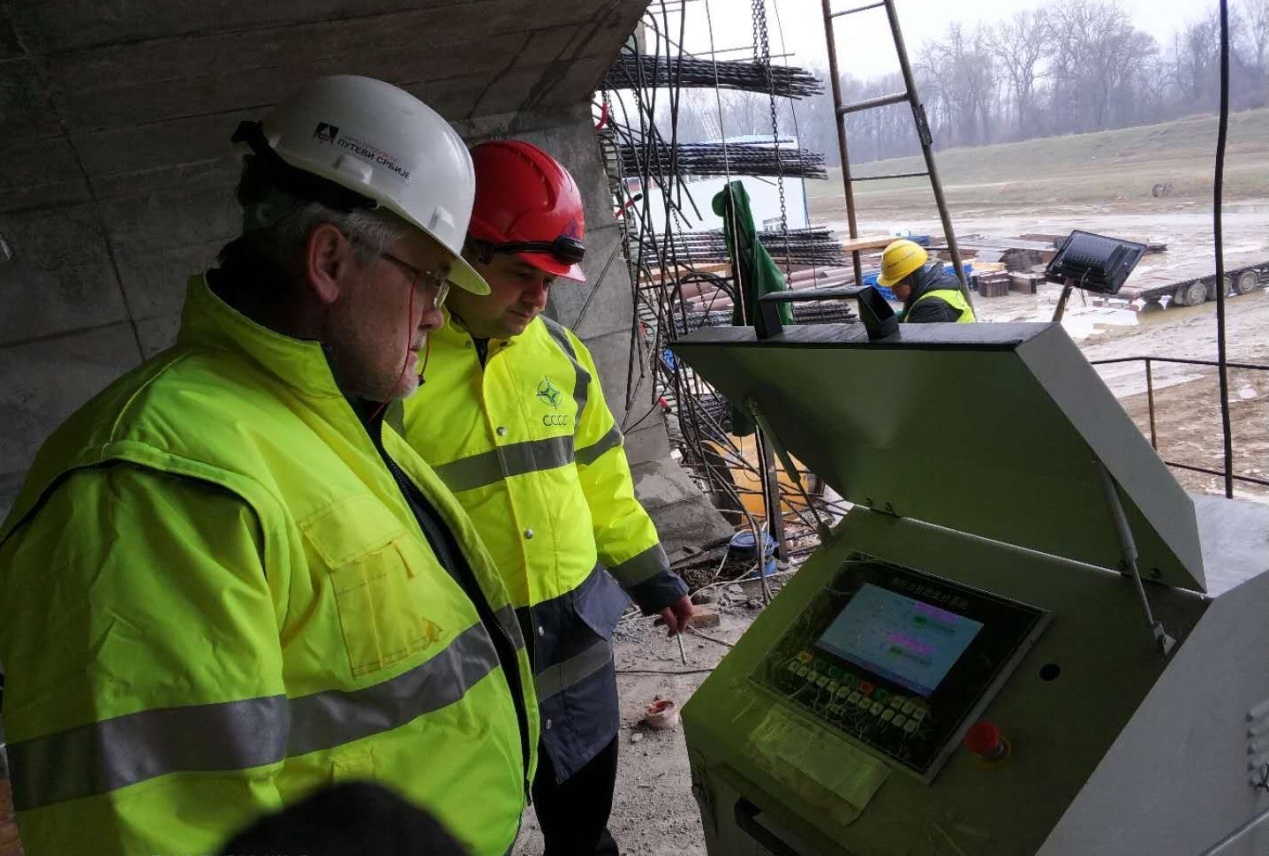

塞尔维亚E763公路项目
其张拉施工由国内团队负责,技术人员起初非常担心因为技术支持和维修等环节影响工期或者产生高昂的费用,经过反复沟通,项目采购了一台安装有WS-ITC-26控制系统的张拉设备,同时采购了部分备件,并安排了相关人员培训,经过整个施工周期的使用操作,客户认为设备性能可靠,维修简便,遇到故障与我司技术支持工程师远程沟通以后就可以自行排查,完全没有因跨国运输等原因影响施工进度。

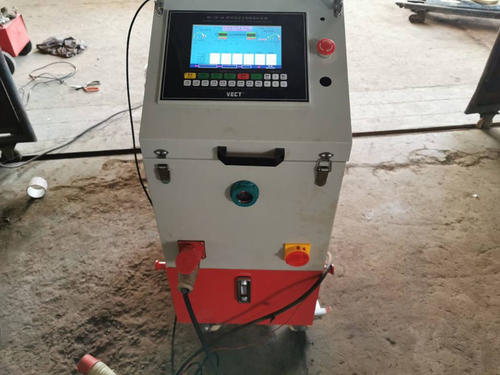

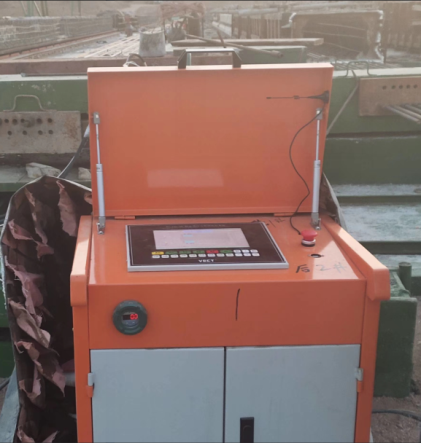

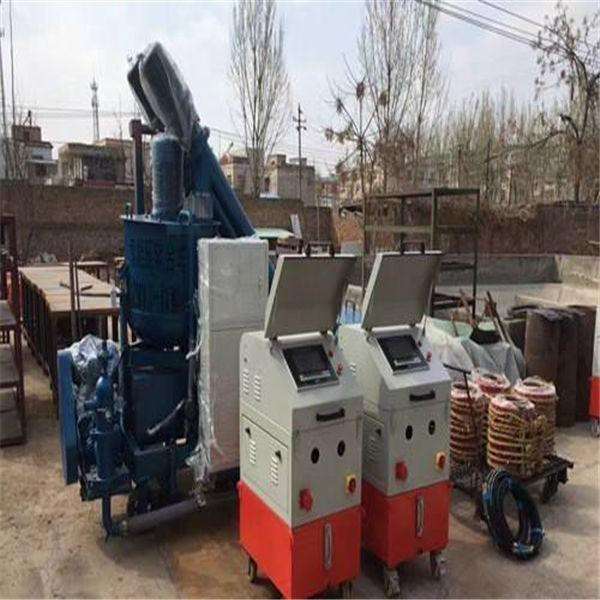

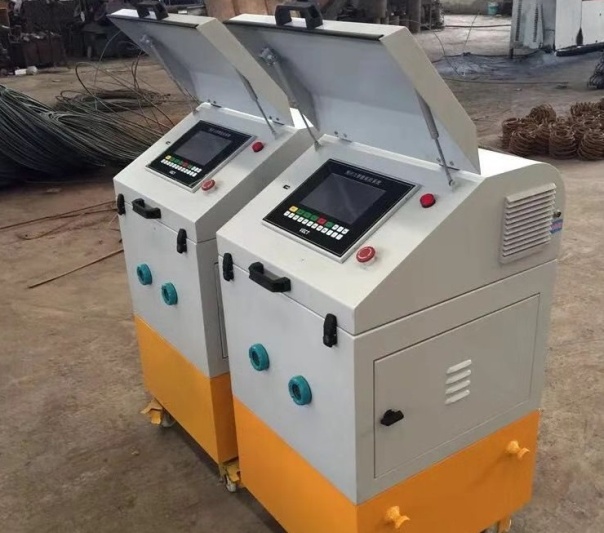

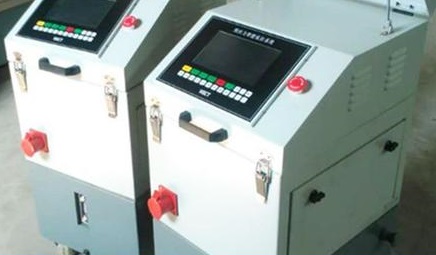

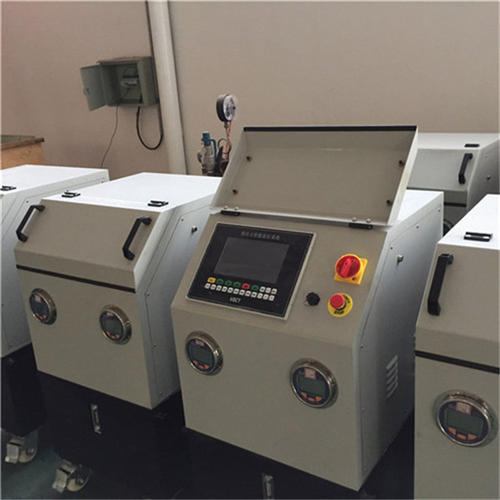

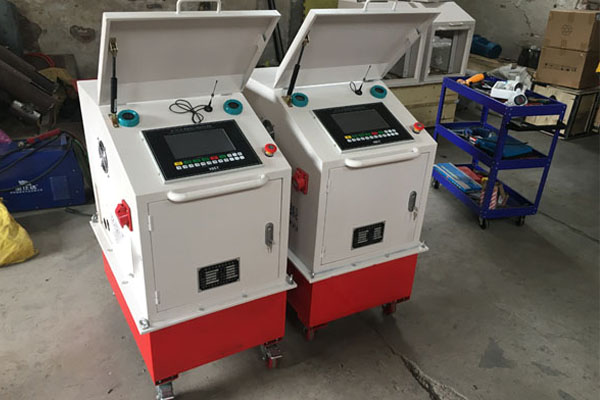

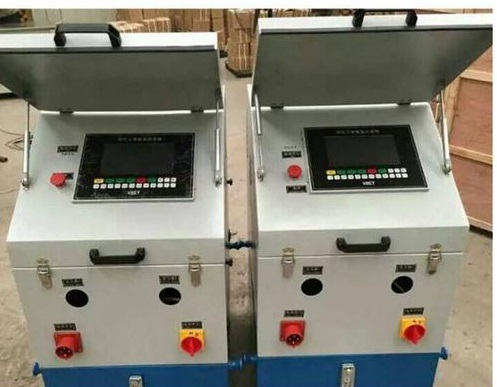

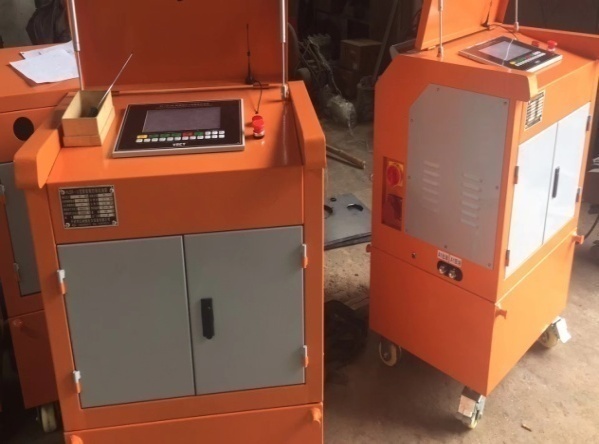

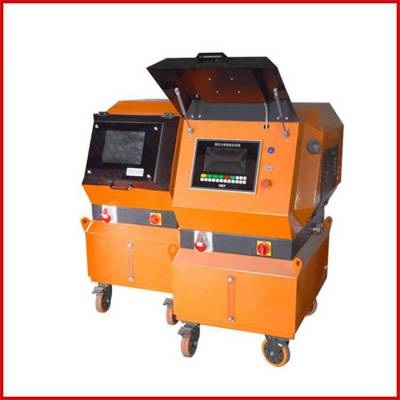

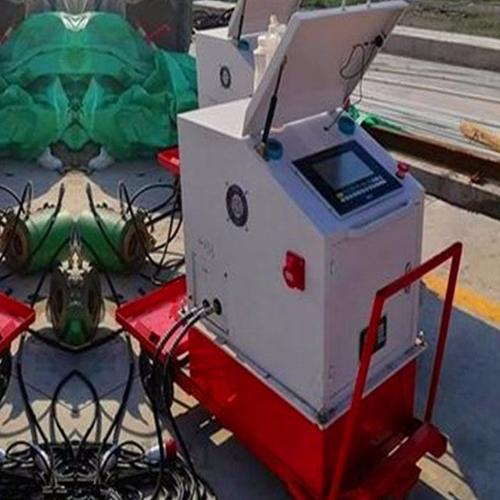

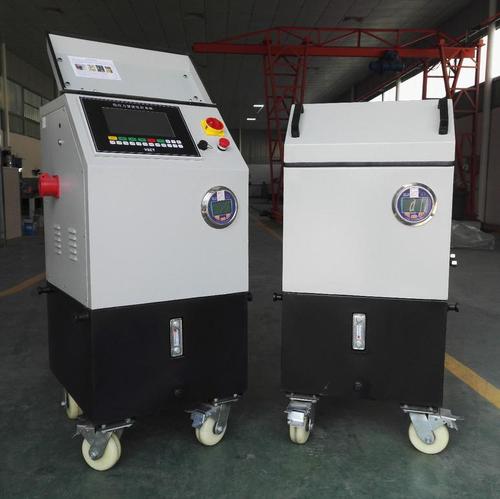

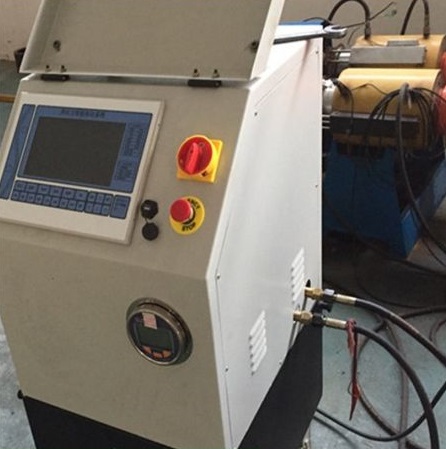

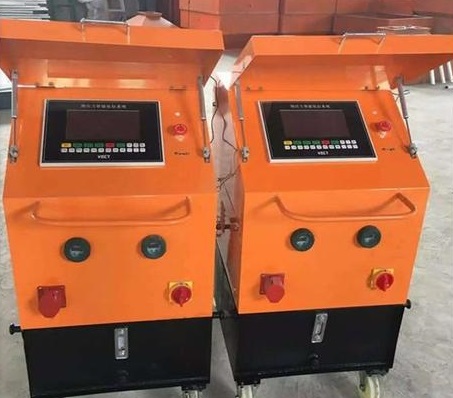

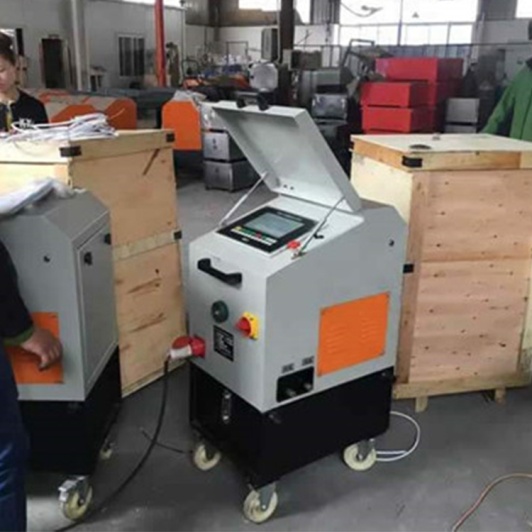

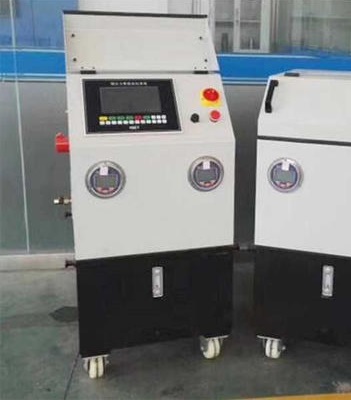

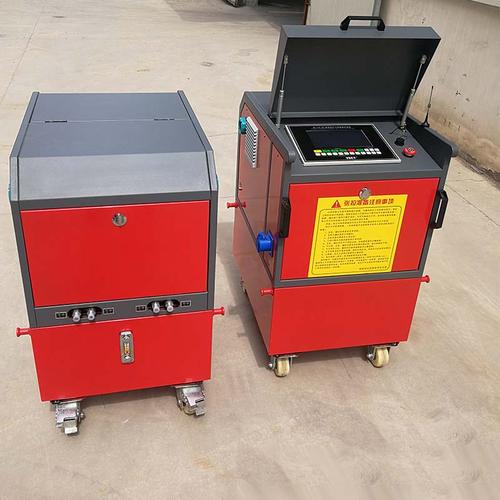

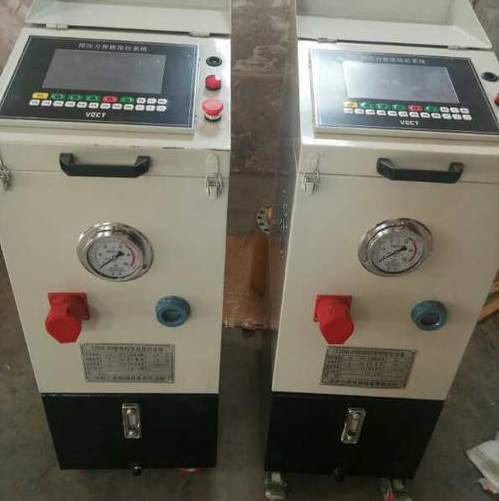

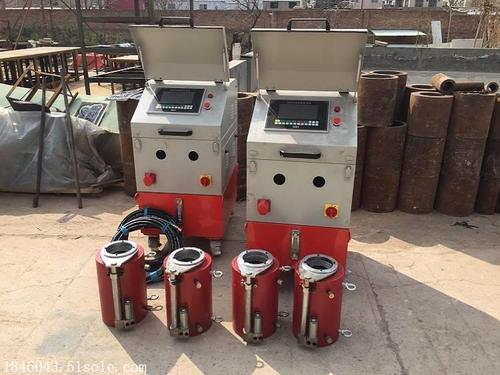

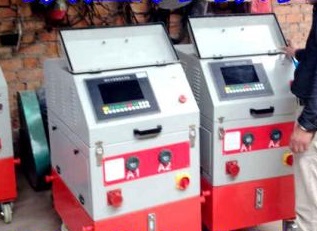

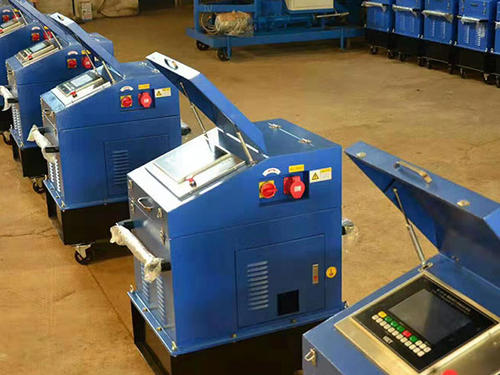

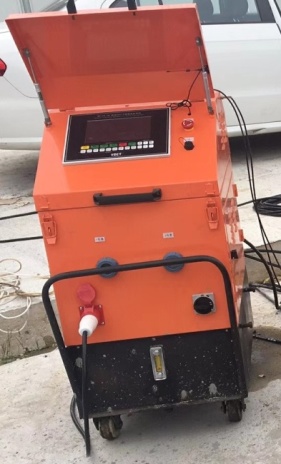

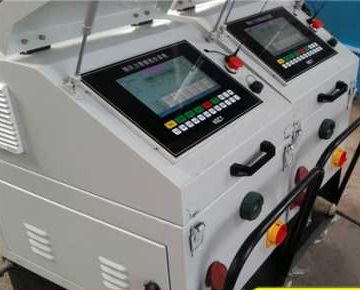

部分采用WS-ITC-26系统控制系统的机型

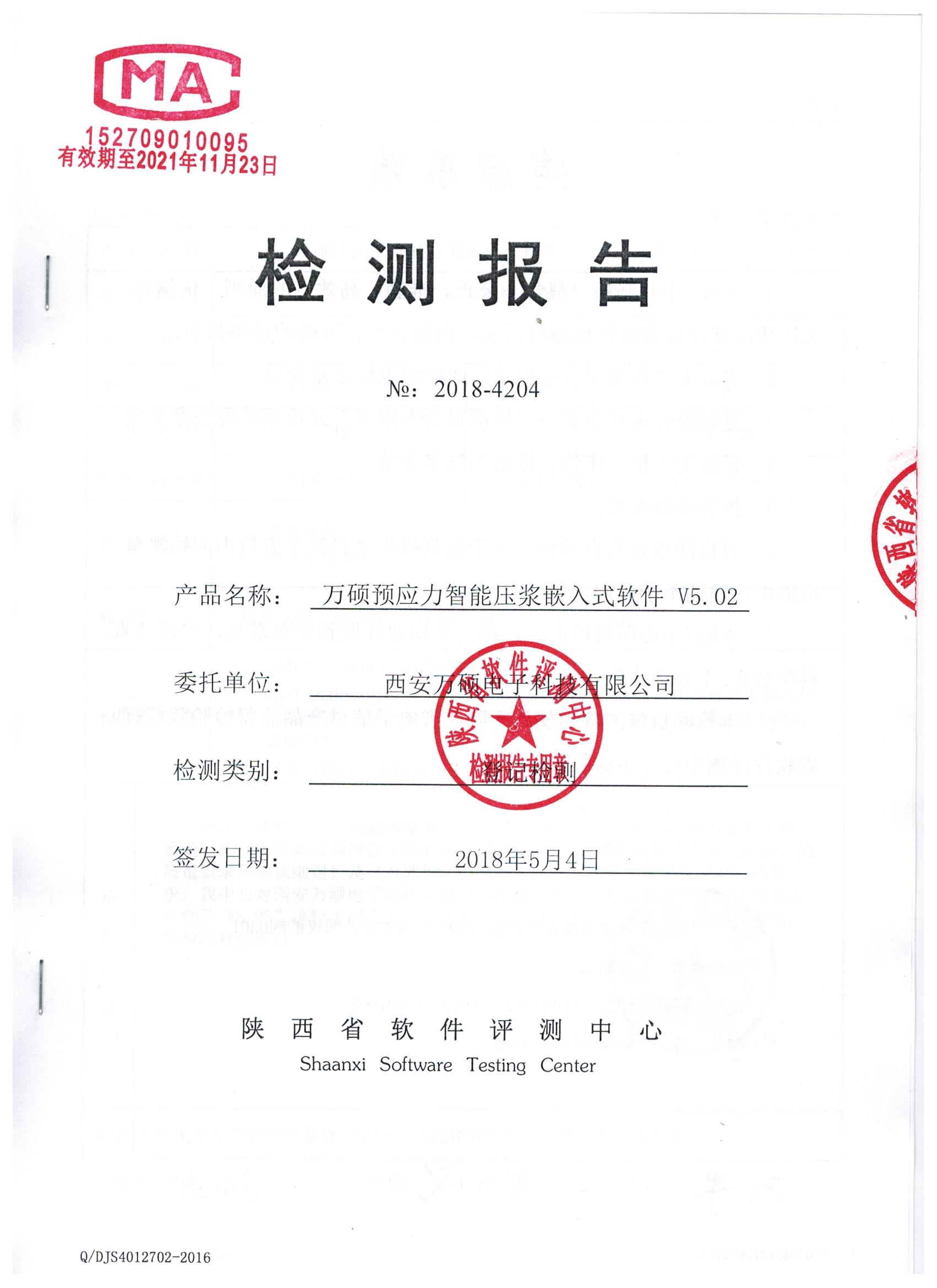

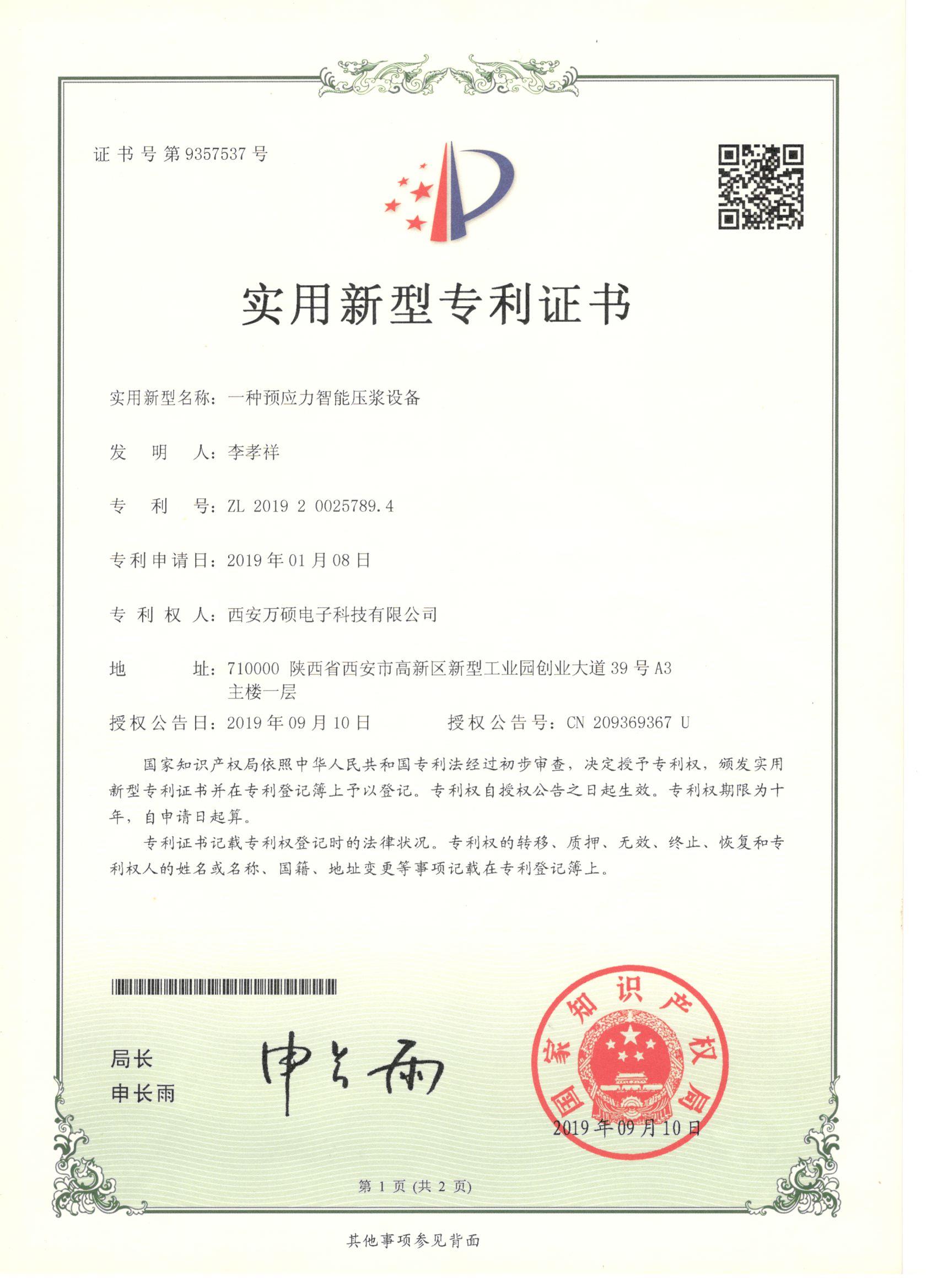

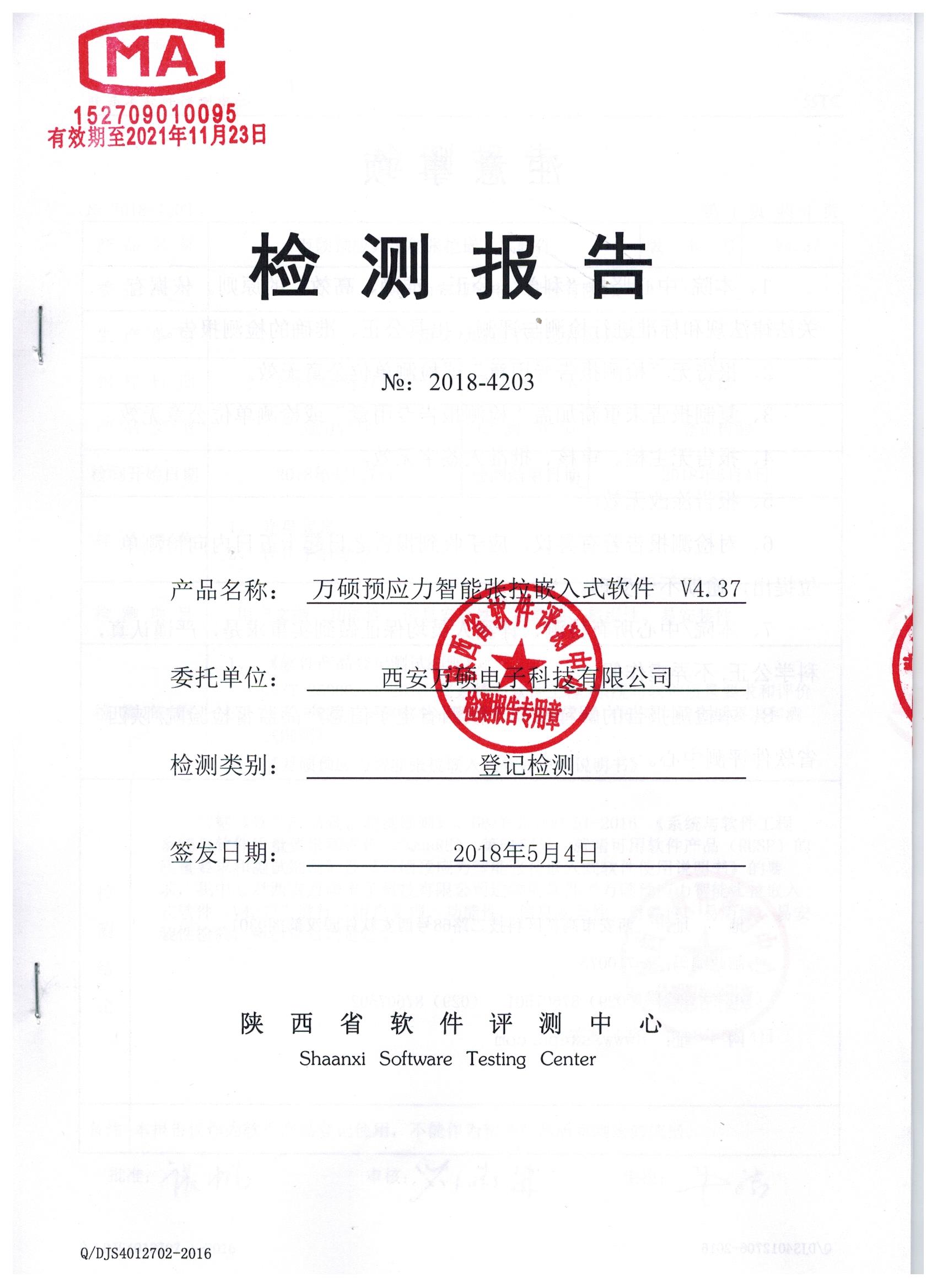

知识产权和资质证明
