• AGS-900预应力自动压浆控制系统

AGS-900预应力自动压浆控制系统

产品中心, 预应力 | 2020年4月6日 20:07

高端压浆设备优选
型号 : AGS-900
品牌 : VECT 西安万硕电子
类型 : 预应力自动压浆控制系统

产品简介

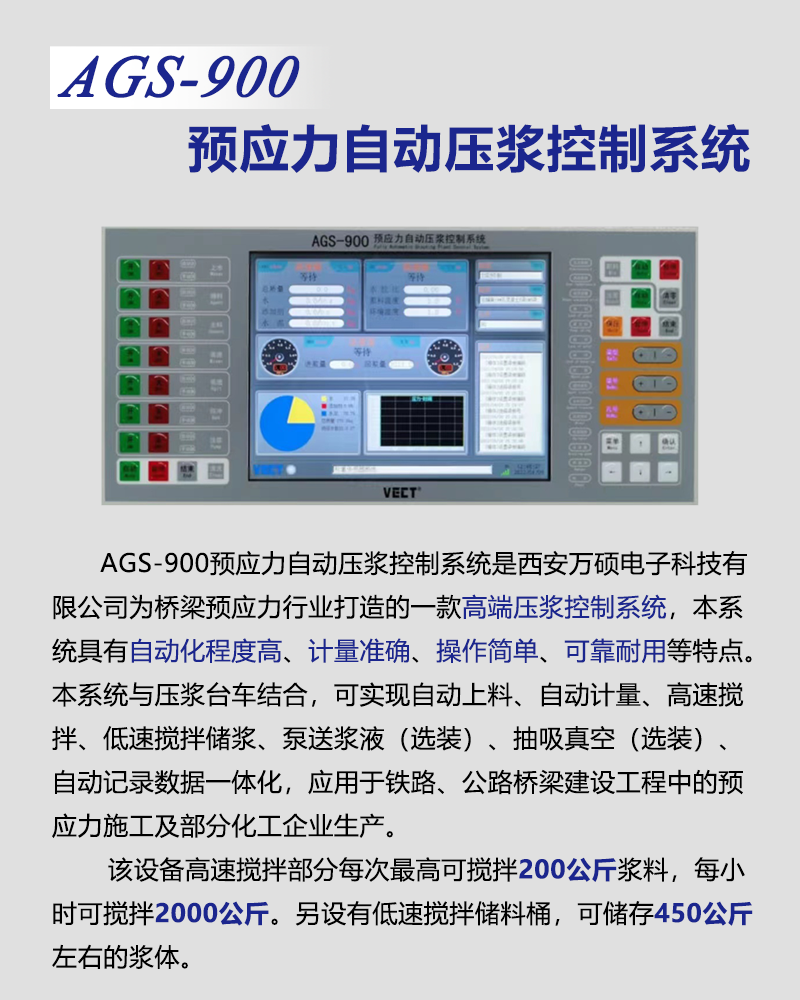

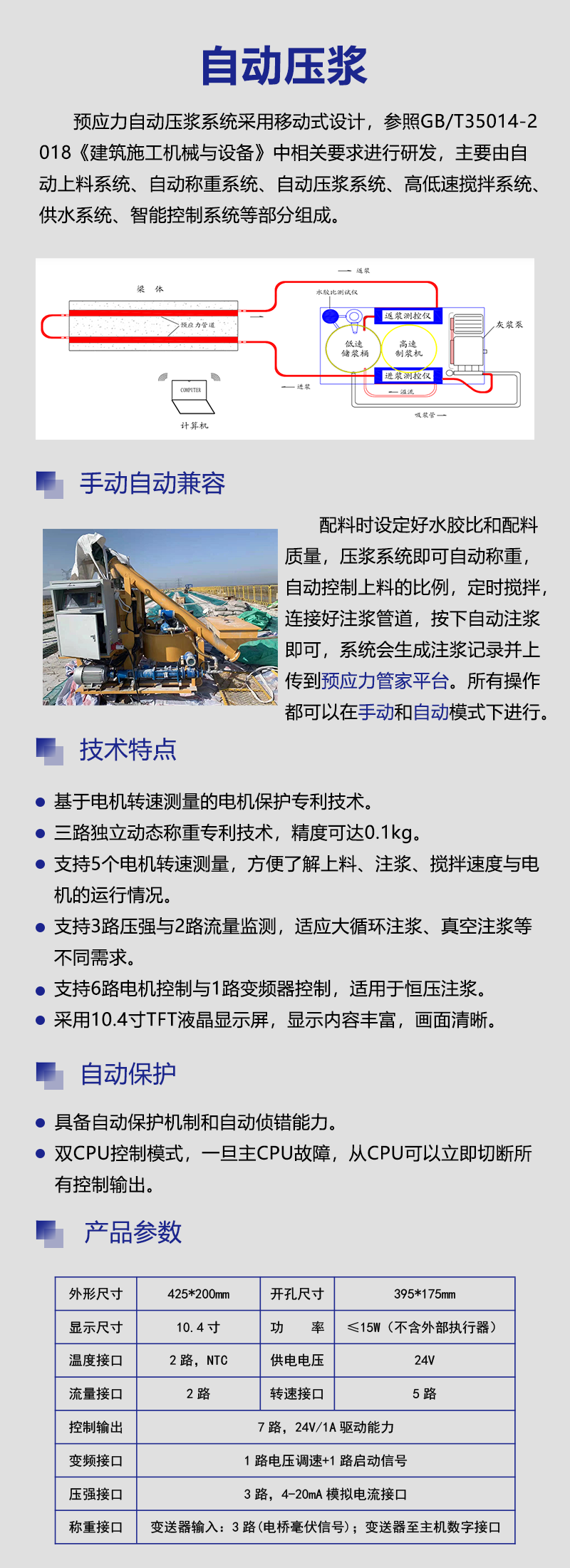

AGS-900预应力自动压浆控制系统是针对桥梁施工设计的高端压浆控制系统,该系统独具5路电机转速测量与电机保护专利技术,大屏幕液晶与实体按键提供更友好的人机交互界面。

本系统具有自动化程度高、计量准确、操作简单、可靠耐用等特点。本系统与压浆台车结合,可实现自动上料、自动计量、高速搅拌、低速搅拌储浆、泵送浆液(选装)、抽吸真空(选装)、自动记录数据一体化,应用于铁路、公路桥梁建设工程中的预应力施工及部分化工企业生产。

AGS-900预应力自动压浆控制系统

功能与特色

■ 三路独立动态称重专利技术,称重信号全数字传输,精度可达到0.1Kg

■ 支持5个电机转速测量,方便了解上料、注浆、搅拌速度与电机的运行情况

■ 支持3路压强与2路流量监测,适用大循环注浆、真空注浆等不同需求

■ 支持6路电机控制与1路变频器控制,适用于恒压注浆

■ 采用电机转速测量的电机保护专利技术

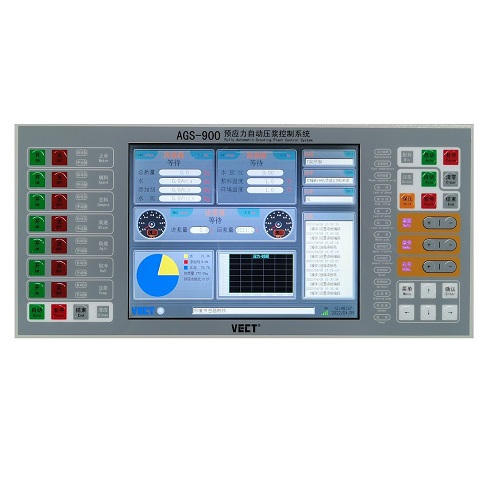

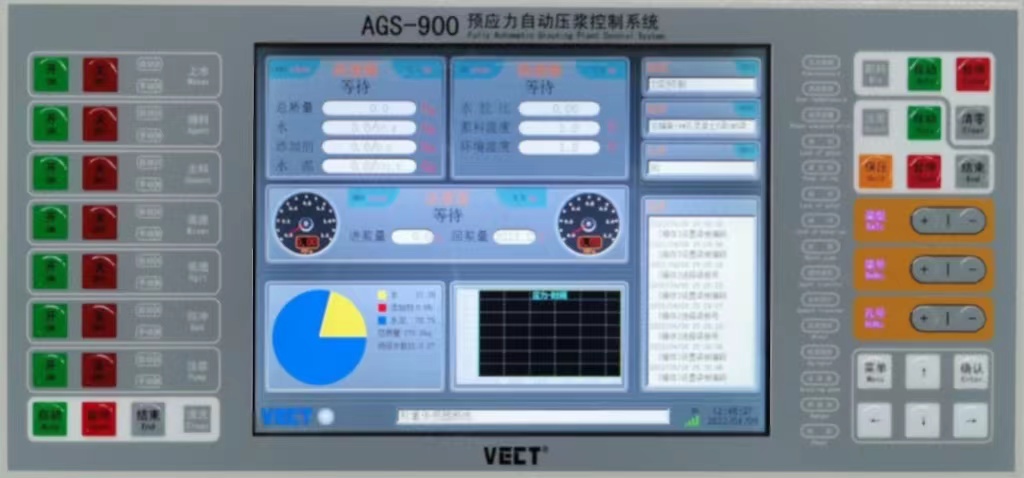

■ 采用10.4寸TFT液晶显示屏,显示内容丰富,画面清晰简洁且操作方便

■ 丰富的实体按键,常规使用无需外接按键,装配和维修更加方便

■ 自动手动切换自如,开关操作明确,内置指示灯,更加友好的人机交互

■ 信号处理部分采用精密、低漂移器件设计,确保信号采集精度

■ 多重接口保护,ESD静电保护、输出电流限制、短路保护、输入过压、过流保护 ,完善的保护可以让设备即使在信号线短路等情况下依然尽最大限度降低故障的发生,减少维修与售后成本

■ 独立线束,快速插拔,便于互换配件排查故障,快速维修

■ 专用硬件设计,对比通用PC或者PLC等通用平台,更有利于成本分配,在相同的生产成本下产品可靠性更高

■ 关键器件均增大冗余设计从而延长平均无故障时间

■ 软件基于RTOS实时操作系统运行,相比同类产品的非实时操作系统,时间控制准确、响应及时,有利于保证控制精度,同时裁剪无用功能,保证系统精简可靠

■ 自适应配料与注浆控制算法,部分控制参数现场可调,方便校准,广泛适应各种不同结构不同工况

■ 具有注浆压力曲线显示功能

■ 具有日志显示功能

■注浆和配料数据的准确记录,具有防篡改功能

■ 支持指纹识别与现场打印

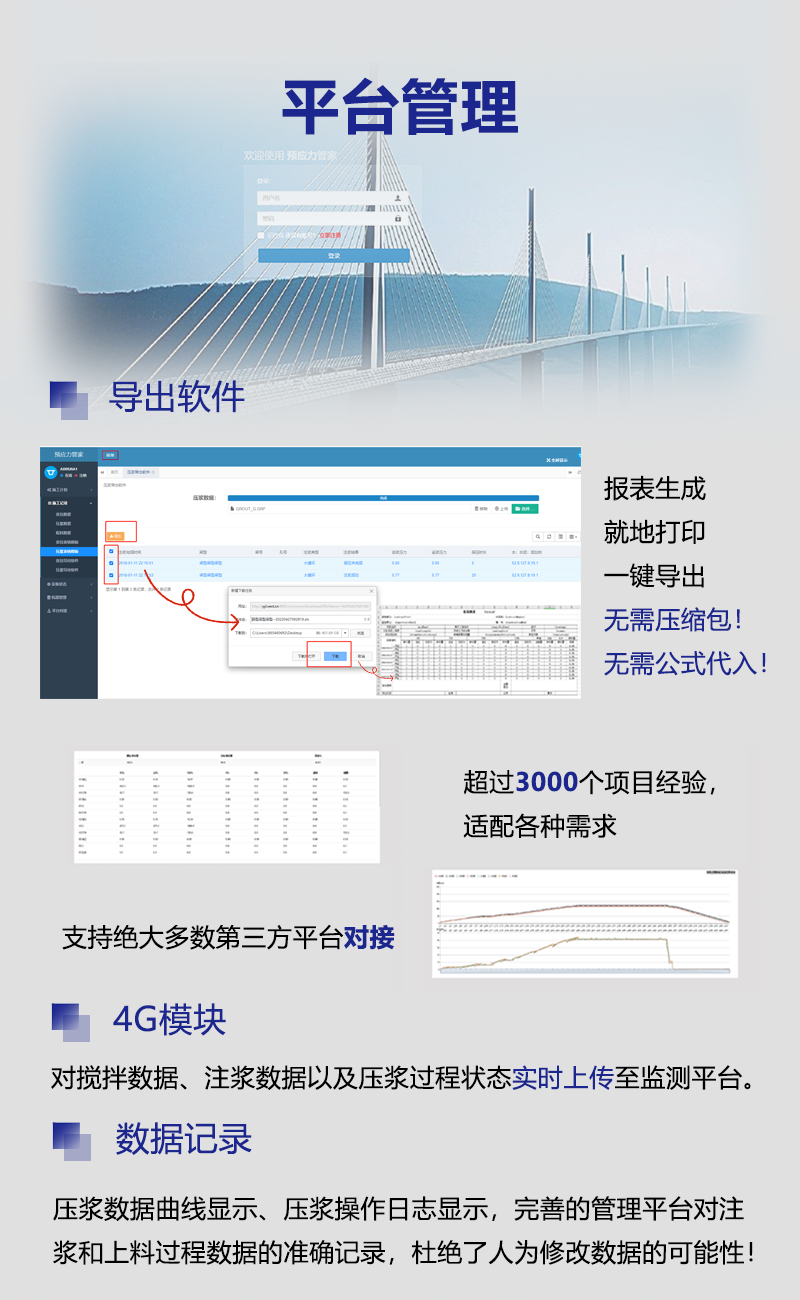

■ 通过4G网络,可随时远程查看与下载数据,可对接第三方平台

基本参数

外形尺寸425*200mm
开孔尺寸395*175mm
显示尺寸10.4寸
称重接口变送器输入:3路(电桥毫伏信号);变送器至主机数字接口
压强接口3路,4-20mA模拟电流接口
流量接口2路
转速接口5路
控制输出7路,24V/1A驱动能力
变频接口1路电压调速+1路启动信号
温度接口2路,NTC
供电电压24V
功率≤15W(不含外部执行器)
